تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: HC41X-16Q
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD29.9/Set - 2899.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
المعيار: |
GB DIN |
النوع المتوسط: |
المياه والصرف الصحي والبخار والنفط والوسائط الآكلة |
درجة حرارة العمل: |
درجة حرارة طبيعية ودرجة حرارة عالية |
تطبيق الضغط: |
ضغط منخفض ومتوسط وارتفاع |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
حديد الدكتايل والفولاذ المصبوب والفولاذ المقاوم للصدأ |
حجم الميناء: |
DN15-DN600 |
ضمان الجودة: |
18 شهرا |
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
المعيار: |
GB DIN |
النوع المتوسط: |
المياه والصرف الصحي والبخار والنفط والوسائط الآكلة |
درجة حرارة العمل: |
درجة حرارة طبيعية ودرجة حرارة عالية |
تطبيق الضغط: |
ضغط منخفض ومتوسط وارتفاع |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
حديد الدكتايل والفولاذ المصبوب والفولاذ المقاوم للصدأ |
حجم الميناء: |
DN15-DN600 |
ضمان الجودة: |
18 شهرا |

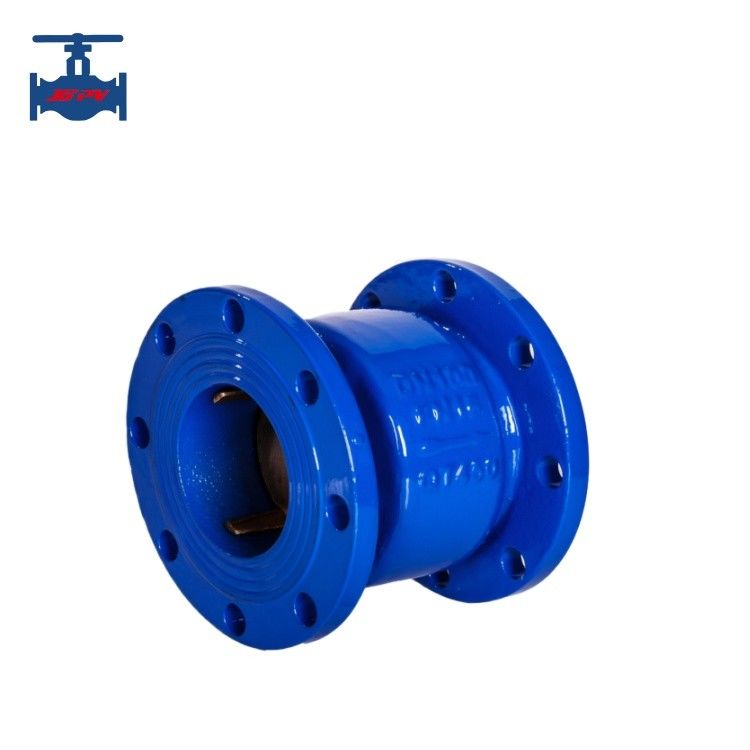

صمام التحقق الصامت من الصلب المقاوم للصدأ
إدخال المنتج:
القرص الصوتي الصوتي HC41X يستخدم توجيه المحور المركزي في كلا الطرفين من المدخل والمخرج ، مع فتح و إغلاق مرن ، ويمكن تثبيته أفقيا أو عموديا.يتم تحميل قرص الصمام بالربيع، ويمكن إغلاقه السريع أن يقلل بفعالية من ضغط مطرقة المياه ، مع أداء الختم الجيد وعدم وجود ضوضاء أثناء الإغلاق.مقاومة السوائل المنخفضة، مقاومة التعب، وعمر خدمة طويل.
المعايير التقنية للمنتج:
| رقم النوع: | HC41X-16Q | |
| الضغط الاسمي PN ((MPa) | 1.6، 2.5 | |
| قطر اسمي DN (((ملم) | 40 ¢ 350 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 1.5 مرات الضغط الاسمي |
| الختم (المياه) | 1.1 مرات الضغط الاسمي | |
| المواد الخام | QT450، WCB | |
| متوسطة مناسبة: | الماء | |
| درجة حرارة العمل | 80≤°C | |
| نوع الاتصال | الشريط | |
| طريقة التشغيل | السيارات | |
خصائص المنتج:
1.قرص تصميم شكل "رأس الرصاصة" وجسم تصميم شكل "طبل الخصر" لتحسين اتجاه تدفق الوسيط وتقليل معامل مقاومة التدفق.
2شكل هيكل قصير، على الرغم من أن خسارة الرأس أكبر قليلا من صمام الاختبار الصامت، فهي صغيرة الحجم ورخيصة في السعر.
3هيكل مضغوط، مجهزة مع غير معدنية غطاء التشحيم بين عمود الدليل وإطار الدليل، يمكن رفع ووضع قرص الصمام بمرونة دون أي ظاهرة قفل.
4يتم تضمين حلقة الختم المطاطية من نوع الهيكل العظمي مباشرة على جسم الصمام ، مما يمنع تآكل حلقة الختم المباشر من قبل الوسيط لفترة طويلة ، مما يطيل عمر الخدمة بشكل كبير ،وأن تكون قوية ودائمة.
5. يمكن أن يمنع ضربة فتح وإغلاق قصيرة من قرص الصمام بفعالية مطرقة الماء.
6مناسبة لأنظمة إمدادات المياه والصرف الصحي ، شبكات أنابيب المباني العالية ، يمكن تركيبها في منفذ المضخات ، مع تغييرات هيكلية طفيفة ، يمكن استخدامها كصمام أسفل امتصاص ،ولكن غير مناسبة لشبكات أنابيب الصرف الصحي.
