تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: H74W-150LB
شروط الدفع والشحن
الحد الأدنى لكمية: 10 مجموعات
الأسعار: USD16.9/Set - 2199.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
المعيار: |
أسمي أبي 600 |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
وب، CF8، CF8M، CF3 CF3M |
حجم الميناء: |
2" - 24" |
ضمان الجودة: |
18 شهرا |
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
المعيار: |
أسمي أبي 600 |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
وب، CF8، CF8M، CF3 CF3M |
حجم الميناء: |
2" - 24" |
ضمان الجودة: |
18 شهرا |

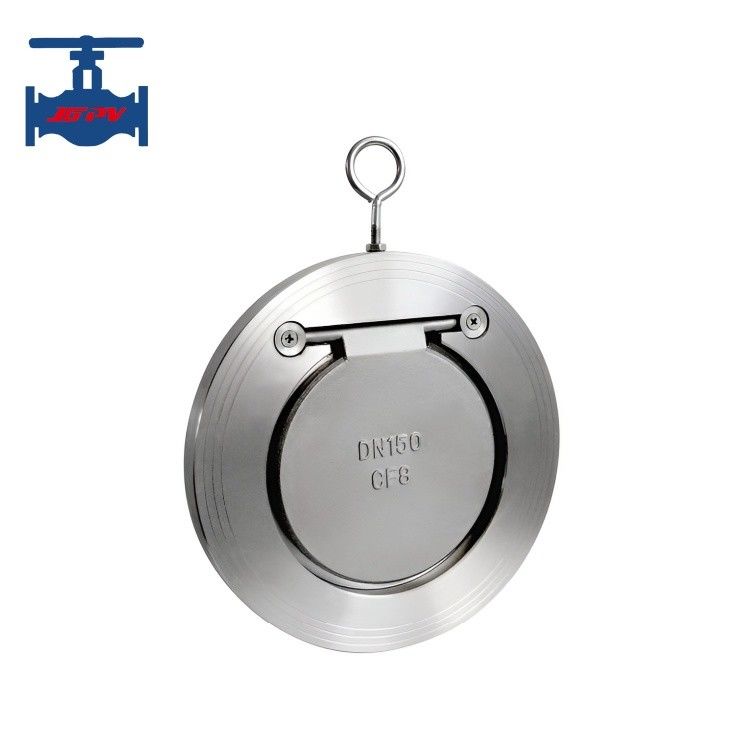

صمام التحقق من القرص الواحد من ASME API GB Standard WCB CF8 CF8M لاستخدام البخار المائي والنفط
إدخال المنتج:
يشير صمام التوقف إلى نوع من الصمامات مع قرص صمام دائري كمكون افتتاح وإغلاق ، والذي يعمل على حظر تدفق الوسط من خلال وزنه الخاص وضغط الوسط.ينتمي إلى فئة الصمامات التلقائية، والمعروف أيضا باسم صمامات الاختراق ، صمامات اتجاه واحد ، صمامات الانعكاس ، أو صمامات العزل.
صمامات التحقق من القرص الواحد عادة ما تتكون من قرص واحد ، مع القرص المثبت على غطاء الصمام ، ويتم فتح الصمام وإغلاقه عن طريق دوران القرص. عندما يتدفق السائل إلى الأمام ،قرص الصمام يدور صعودا ويفتح، مما يسمح للسائل بالمرور بحرية. عندما يتدفق السائل في الاتجاه المعاكس ، يتم تعريض الفلاب لقوة رد الفعل للسائل ، يدور لأسفل ، يغلق الصمام ،ويمنع تدفق السوائل.
المعايير التقنية للمنتج:
| رقم النوع: | H74H-JGPV | |
| الضغط الاسمي PN ((MPa) | PN16-PN40 | |
| قطر اسمي DN (((ملم) | DN50-DN600 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 1.5 مرات الضغط الاسمي |
| الختم (المياه) | 1.1 مرات الضغط الاسمي | |
| المواد الخام | WCB، CF8، CF8M، CF3، CF3M | |
| متوسطة مناسبة: | الماء والبخار والزيت والوسائط السامة الضعيفة | |
| درجة حرارة العمل | 450≤°C | |
| نوع الاتصال | رقائق | |
| طريقة التشغيل | السيارات | |
خصائص المنتج:
1مزايا صمام الاختبار القرصي الواحد هي البنية البسيطة، وصيانة سهلة، ومناسبة لنظم خطوط الأنابيب منخفضة معدل التدفق والضغط العالي.
2عند اختيار ما إذا كان لاستخدام صمام فحص قرص واحد أو صمام فحص قرص مزدوج، يجب مراعاة عوامل مثل خصائص السائل، معدل التدفق، والضغط.لأنظمة أنابيب التدفق المنخفضة والضغط المنخفض، فإن صمام الاختبار الواحد كاف؛ بالنسبة لأنظمة أنابيب التدفق العالية والضغط العالي ، فإن صمامات الاختبار القرص المزدوج أكثر ملاءمة.صمامات الاختبار ذات القرص الواحد مناسبة لحالات التدفق في اتجاه واحد، في حين أن صمامات الاختبار القرص المزدوج مناسبة لحالات التدفق الثنائي الاتجاه.
3صمامات التحقق من القرص الواحد وصمامات التحقق من القرص المزدوج هما نوعان شائعان من صمامات التحقق ، ولديها اختلافات معينة في التصميم ومبدأ العمل والاستخدام.عند اختيار أي نوع من صمامات الانسحاب لاستخدامها، من الضروري اتخاذ قرار معقول بناءً على حالة نظام الأنابيب المحددة، مع مراعاة عوامل مثل خصائص السائل ومعدل التدفق والضغط.
