تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
نوع التركيب:: |
جبل مباشر |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
نوع التركيب:: |
جبل مباشر |

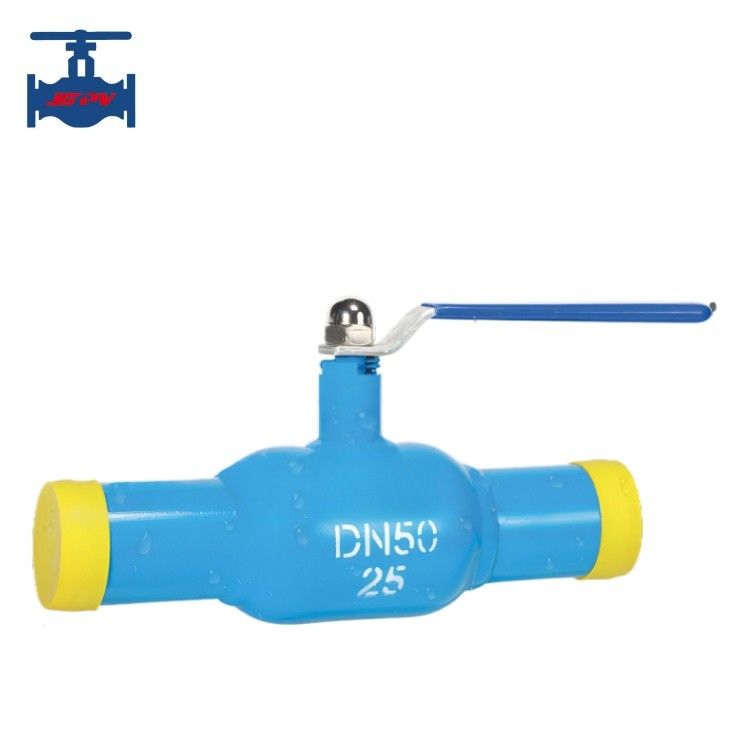

أبرز: صمام كرة لحام
إدخال المنتج:
صمام الكرة المطاوئ هو صمام كرة مطاوئ متكامل يتكون من الضغط على أنابيب الفولاذ غير الملحومة من الفولاذ الكربوني.
الصدر مصنوع من الفولاذ المقاوم للصدأ AISI303، والكرة مصنوعة من الفولاذ المقاوم للصدأ AISI304، والتي يتم معالجتها بدقة
يحتوي على أداء ممتاز في الختم ومقاومة للتآكل.
حلقة إغلاق مرنة منحنية يتم الضغط عليها سلباً على السطح الكروي، لتحقيق تسرب صفر في الإغلاق، و
حياة خدمة طويلة. يقدم صمام الكرة المطاوئ طرق اتصال متعددة للمستخدمين للاختيار من بينها ، مثل اللحام ،
يمكن أن تتبنى هياكل نقل مثل المقبضات، التوربينات، المواد الهوائية، والكهربائية للتشغيل،
يحتوي على تبديل مرن وخفيف الوزن.
المعلمات التقنية للمنتج:
|
القطر الاسمي DN(ملم) |
15~100 |
|
|
الضغط الاسميPN (MPa) |
1.6 |
|
|
ضغط الاختبار(MPa) |
القوة (المياه) |
2.4 |
|
أغلق (المياه) |
1.76 |
|
|
المكونات الرئيسية |
الجسم |
WCB/CF8/CF8M |
|
كرة الصمام |
الفولاذ المقاوم للصدأفولاذ الكربون |
|
|
مقعد |
PTFE |
|
|
التعبئة |
غرافيت ناعم |
|
|
الصخرة |
2Cr13 |
|
|
المقبض |
الحديد الصلب |
|
|
درجة حرارة العمل |
≤150°C |
|
|
مناسبة |
الماء، الزيت، البخار |
|
خصائص المنتج:
1.يستخدم جسم صمام الكرة المطاوئ الهيكل المطاوئ بالكامل ، ولن تكون هناك ظاهرة مثل التسرب الخارجي ، وهيكل الصمام أكثر تكثيفًا ، وسهولة التثبيت.
2.عزم تشغيل منخفض: الصمام يعتمد على طوق معدني PTFE ذو الدعم الذاتي ، عزم اصطدام صغير ، لضمان أن يعمل الصمام في ظل حالة عزم التشغيل المنخفض.
3.وظيفة الحجب المزدوج والإفراز (DBB): على جانبي الصمام في الوضع المغلق والكرة تحت الضغط في نفس الوقت، والضوء الجسم من الوسط (الماء،الغاز أو النفط الخ) من تصريف صمام الصرف.
4.تصميم هيكل المقعد بفعل المكبس المزدوج: خصائص تصميم المقعد المزدوج الختم تحت تأثير الختم الضغط (تأثير المكبس المزدوج) ،بمجرد أن تتلف المقعد العلوي وتسرب، الضغط المتوسط على الجانب الأسفل في تجويف الصمام، والمقعد في الكرة اتصال وثيق، يمكن أن أغلق المقعد أسفل.
5.مقعد موثوق به، بنية المقعد العائم، يمكن أن يطفو المقعد بحرية على طول خط وسط الصمام، لختم الصمام في اتجاهين، في حالة الضغط المنخفض،تم الحصول على الختم الأولي من خلال المقعد بعد حمل الربيع، مع زيادة ضغط الأنابيب ، مكملة بقوة الربيع بعد حلقة المقعد ، للحفاظ على اتصال وثيق مع مقعد الكرة ، تأثير ختم موثوق به ،تسجيل المقعد يتبنى بنية تسجيل مجتمعة، يمكن أن يمنع الختم الأساسي بفعالية جزيئات صلبة من سطح الختم تتلف، والختم الثانوي هو خاتم حلقة المطاط، يمكن أن تضمن تحقيق متطلبات الختم صمام تسرب صفر،حسب حالة التشغيل، يمكن أن يكون المقعد مضمنًا في أغلفة بلاستيكية هندسية بوليمرية.
