تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: في كيو 347 اف-16 بي
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD119.9/Set to USD9999.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
بناء: |
الكرة الثابتة المثبتة على الدرج |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
الضغط المنخفض والعالي |
تطبيق متوسط: |
زيت بخار الماء والوسائط المسببة للتآكل |
حجم الميناء: |
DN50-DN800 |
الاتصال: |
اتصال شفة |
ضمان الجودة: |
18 شهرا |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
الاسم: |
صمام كروي ثابت مثبت على محور |
الاسم: |
شفة نهاية صمام الكرة |
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
بناء: |
الكرة الثابتة المثبتة على الدرج |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
الضغط المنخفض والعالي |
تطبيق متوسط: |
زيت بخار الماء والوسائط المسببة للتآكل |
حجم الميناء: |
DN50-DN800 |
الاتصال: |
اتصال شفة |
ضمان الجودة: |
18 شهرا |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
الاسم: |
صمام كروي ثابت مثبت على محور |
الاسم: |
شفة نهاية صمام الكرة |

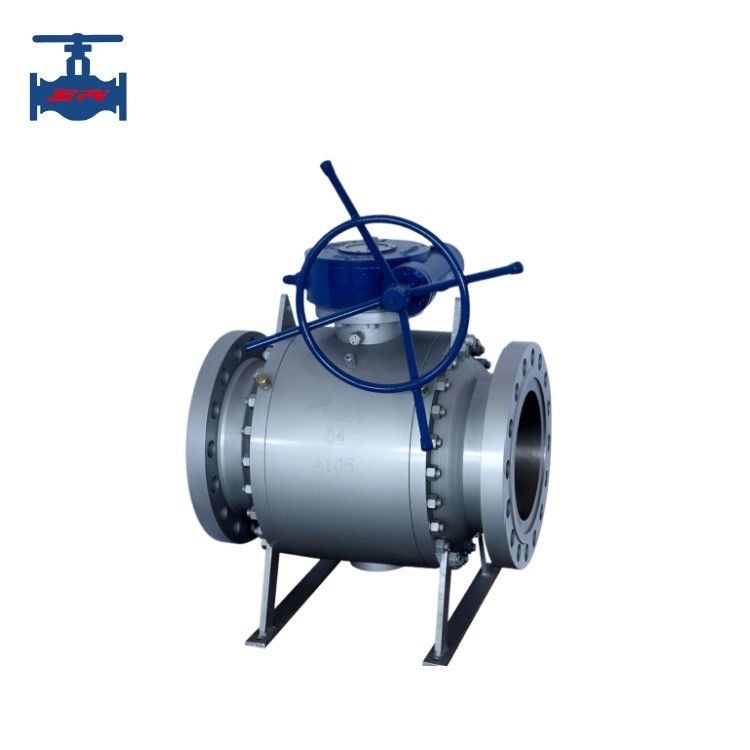

الصلب الصلب غير المقاوم للصدأ الديدان معدات تشغيل ترونيون مثبتة صمام الكرة الثابتة
إدخال المنتج:
صمام الكرة الثابت المثبت على الدرج هو جيل جديد من صمام الكرة عالي الأداء ، مناسبة للأنابيب الطويلة والأنابيب الصناعية العامة.والمقاومة للبيئات القاسية قد تم النظر فيها بشكل خاص في التصميم، مما يجعلها مناسبة لمختلف الوسائط السامة وغير السامة.
بالمقارنة مع صمامات الكرة العائمة ، أثناء التشغيل ، يتم نقل كل القوة الناتجة عن ضغط السائل أمام الصمام على الكرة إلى الوعاء ،والتي لن تسبب حركة الكرة نحو مقعد الصمامولذلك فإن مقعد الصمام لن تتحمل ضغط مفرط، والتي تجعل عزم دوران صغير من صمام الكرة الثابتة وتشوه مقعد الصمام، والأداء الختم مستقرة،ومدة الخدمة طويلة.
صمام الكرة الثابت المثبت على الدرج مناسب لمواقف الضغط العالي والقطر الكبير.تحقيق الختم في أعلى مجرى النهركل صمام له مقعدين يمكن إغلاقهما في كل اتجاه ، لذلك لا يوجد قيود على التدفق أثناء التثبيت وهو ثنائي الاتجاه. يتم تثبيت هذا الصمام بشكل أفقي بشكل عام.
المعلمات التقنية للمنتج:
| قطر اسمي DN (ملم) | DN50-DN800 | |
| الضغط الاسمي PN (MPa) | 1.6 - 64 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 2.4 - 9.6 |
| أغلق (المياه) | 1.76 - 704 | |
| المكونات الرئيسية | جسم الصمام | الفولاذ الصب والفولاذ المقاوم للصدأ |
| كرة | الفولاذ المقاوم للصدأ | |
| مقعد | الختم الناعم / الختم الصلب | |
| المحور | الفولاذ المقاوم للصدأ | |
| درجة حرارة العمل | 120 درجة مئوية - 300°C | |
| مناسبة | الماء والبخار والزيت والوسائط المآكلة | |
| الاتصال | أطراف الشريط | |
| اتجاه التدفق | ثنائي الاتجاه | |
| طريقة محرك | أدوات الدودة، المحركات الهوائية والكهربائية | |
خصائص المنتج:
1سهلة التشغيل: يتم دعم الكرة بواسطة المحامل العليا والسفلية ،الحد من الاحتكاك والقضاء على عزم دوران مفرط ناجم عن حمولة الختم الضخمة التي تشكلها ضغط المدخل الذي يدفع الكرة ومقعد الختم.
2أداء الختم الموثوق به: حلقة الختم من مادة واحدة من PTFE مضمنة في مقعد صمام الفولاذ المقاوم للصدأ ،ويتم تجهيز مقعد الصمام المعدني بربع في النهاية لضمان قوة التشدد المسبق الكافية لخاتم الختمعندما يرتدي سطح الختم للصمام أثناء الاستخدام ، يستمر الصمام في ضمان أداء الختم الجيد تحت تأثير الربيع.
3الهيكل المقاوم للنار: لمنع حرارة مفاجئة أو حريق قد يسبب حرق حلقة الختم من البوليتاترافلوريو إيثيلين وتسبب تسربًا كبيرًاوتشجع النار، يتم تركيب حلقة الختم المقاومة للحريق بين الكرة ومقعد الصمام. عندما يتم حرق حلقة الختم ، تحت تأثير قوة الربيع ،يتم دفع حلقة الختم مقعد الصمام بسرعة على الكرة، وتشكل غطاءً معدنًا إلى معدن ، والذي يلعب درجة معينة من تأثير الختم. يلبي اختبار مقاومة الحريق متطلبات معايير APl6FA و APl607.
