تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: H41H-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD21.9/Set - 1119.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
بناء: |
نوع الرفع |
حرفة التصنيع: |
تشكيل |
مادة الجسم: |
A105، F11، F22، F304، F316 |
نوع الختم: |
ختم صلب |
حجم الميناء: |
1/2 "- 2" |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
بناء: |
نوع الرفع |
حرفة التصنيع: |
تشكيل |
مادة الجسم: |
A105، F11، F22، F304، F316 |
نوع الختم: |
ختم صلب |
حجم الميناء: |
1/2 "- 2" |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |

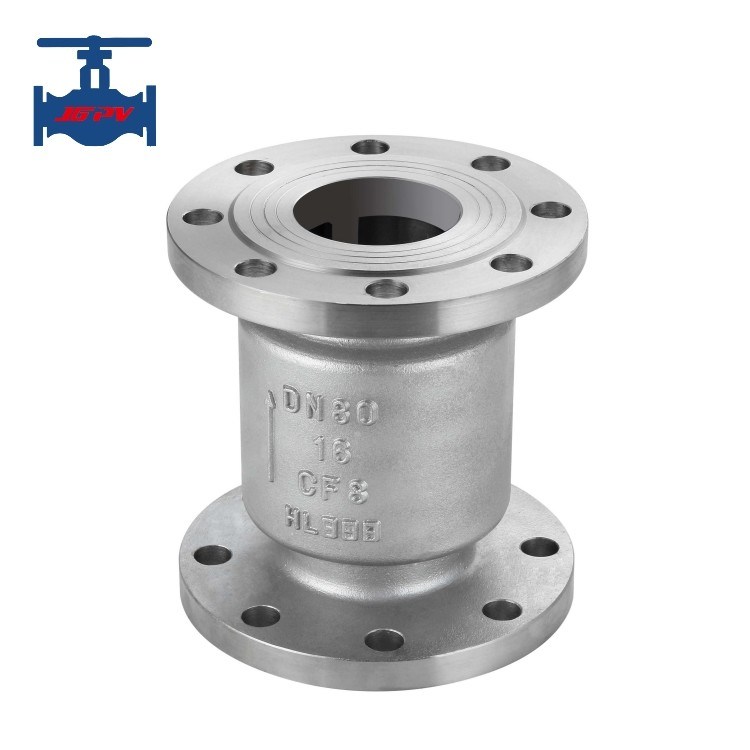

الصلب الصلب المقاوم للصدأ النوع الرأسي DRVZ صمام التحقق المنحني
إدخال المنتج:
صمام التوقف الرأسي من سلسلة H42H يمكن أن يمنع تدفق العودة المتوسط ويلعب دور التوقف المتوسط.صمام الاختبار الرأسي H42H في حالة مفتوحة عندما يكون ضغط المدخل أعلى من ضغط المخرجبسبب ضغط الوسيط في نهاية المدخل من خط الأنابيب ، يتم فتح قرص الصمام في صمام التفتيش العلوي تلقائيًا.عندما يكون ضغط الوسط في نهاية المدخل منخفض في نهاية الخروج، يدفع الربيع قرص الصمام نحو مقعد الصمام ، مما يتسبب في إغلاق الصمام ومنع الوسيط من التدفق مرة أخرى.
يمكن تركيب صمام الانسداد الرأسي من سلسلة H42 أفقياً أو عمودياً. إذا كان هناك حاجة إلى ربيع لتركيب خط الأنابيب الأفقي،لا يتطلب الربيع لتركيب خطوط الأنابيب الرأسية. سيقفل قرص الصمام تلقائيًا تحت وزنه الخاص وضغط الوسط المضاد للتيار
المعايير التقنية للمنتج:
| قطر اسمي DN (ملم) | DN40-DN200 | |
| الضغط الاسمي PN (MPa) | 1.6، 2.5، 4.0 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 1.5 مرات الضغط الاسمي |
| أغلق (المياه) | 1.1 مرات الضغط الاسمي | |
| المكونات الرئيسية | الجسم | الفولاذ الصب، الفولاذ المقاوم للصدأ |
| القرص | الفولاذ المقاوم للصدأ | |
| مقعد | الفولاذ المقاوم للصدأ | |
| المحور | الفولاذ المقاوم للصدأ | |
| الربيع | الفولاذ المقاوم للصدأ | |
| درجة حرارة العمل | ≤ 200 درجة مئوية | |
| مناسبة | الماء والبخار والزيت الخ | |
| الاتصال | وصلة الشريط | |
خصائص المنتج:
1تصميم مجفف تجويف جسم الصمام يقلل من الانحناءات الحادة والزوايا والتمددات ، وبالتالي يقلل من مقاومة السائل.
2تم تصميم قرص الصمام مع شكل مخروطي قبل وبعد، والتي تقلل إلى حد كبير مقاومة السائل وتقلل من الضوضاء الناجمة عن الاضطرابات.
3ضربة إغلاق قرص الصمام قصيرة ، فقط 1/4 من القطر الاسمي ، مما يقلل من وقت إغلاق قرص الصمام ويقلل من توليد مطرقة المياه.
4يستخدم الصمام الينابيع لتسريع سرعة إغلاق قرص الصمام وتقليل توليد مطرقة الماء.
