تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: FT43-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 10 مجموعات
الأسعار: USD69.9/Set - USD499.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: اسبوع واحد
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 مجموعة شهريا
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
الغرض: |
منع تسرب البخار |
مواصفات المنتج: |
تحسين الكفاءة الحرارية |
حرفة التصنيع: |
التمثيل |
المواد الخام: |
وب، CF8 |
حجم الميناء: |
DN15-DN50 |
درجة حرارة العمل: |
حتى 300 درجة مئوية |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام مصيدة البخار |
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
الغرض: |
منع تسرب البخار |
مواصفات المنتج: |
تحسين الكفاءة الحرارية |
حرفة التصنيع: |
التمثيل |
المواد الخام: |
وب، CF8 |
حجم الميناء: |
DN15-DN50 |
درجة حرارة العمل: |
حتى 300 درجة مئوية |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام مصيدة البخار |

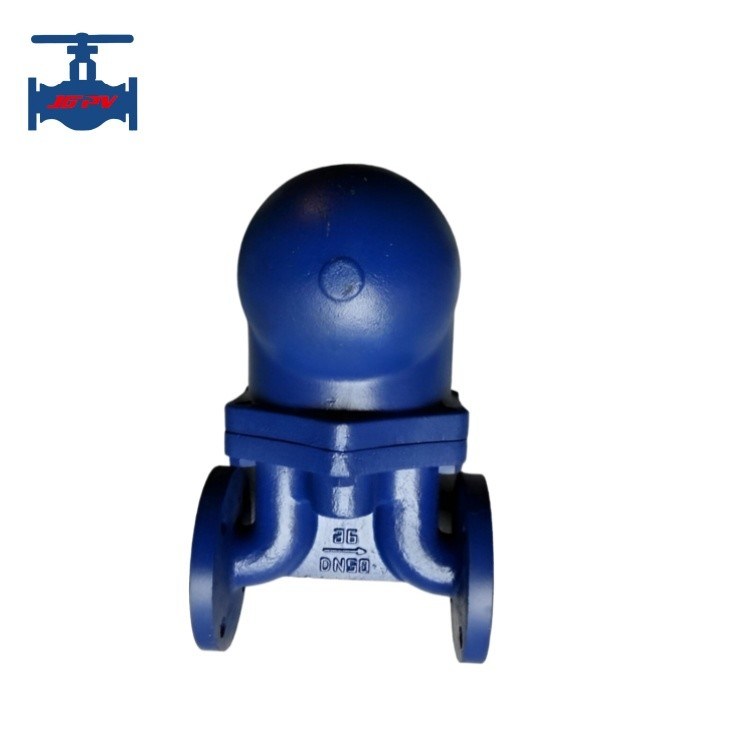

استخدام أنابيب البخار الفولاذ الصلب الصلب ASTM A216-WCB مستوى الكرة العائمة الفخ البخار
إدخال المنتج:
صمام فخ بخار الكرة الرافعة هو نوع صمام تلقائي يستخدم بشكل رئيسي في خطوط أنابيب البخار والمعدات. يمكنه تفريغ المياه المكثفة والهواء وغيرها من الغازات غير القابلة للتكثيف تلقائيًا ،وتمنع تسرب البخار.
مبدأ عمل فخ بخار عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارةوبالتالي تشغيل الرافعة لضبط فتح فتحة مقعد الصمام والتحكم في تصريف المياه المكثفة.
صمام فخ بخار الكرة الرافعة يحتوي على عائم متحرك في الداخل، والذي يطفو صعودا وهبوطا مع تغيير وضع السائل في غرفة الصمام،ويقود فتح أو إغلاق قرص الصمام من خلال آلية الرافعة.
- مقعد الصمام دائماً تحت مستوى السائل، مما يشكل سدّ الماء لضمان عدم تسرب البخار.
- مجهزة داخلياً بأجهزة العادم، مثل مكونات صناديق الغشاء، والتي يمكن أن تقضي تلقائيًا على الغازات غير القابلة للتكثيف، مما يحسن نوعية العمل ومدة الخدمة.
مكونات المنتج وأدائه:
| حجم الميناء | DN15-DN50 |
| طريقة الاتصال | BSP، NPT نوع المسمار و EN 1092 PN16/PN25 ANSI فئة 150 نوع اللفاف |
| المواد الخام | |
| الجسم والغطاء | WCB، CF8 |
| مخرط غطاء السيارة | A193 B7 |
| غطاء غطاء الغطاء | الجرافيت + SS304 |
| مقعد | 304 |
| الكرة العائمة والمرشح | 304 |
| جهاز تنفيس الهواء | 304 |
| ملاحظة | إنتاج مخصص اختياري على مختلف المواد الخام واللوحات لتلبية الزبونطلب |
| اتجاه التثبيت | من اليسار إلى اليمين |
| المعيار التقني | |
| معيار التصميم | ISO6552 و EN26704 |
| معيار طول البناء | EN26554؛ GB/T 12250 |
| معيار الاختبار والتفتيش | EN26948، GB/T 12251 |
| حالة العمل تحت البخار المشبعة بالضغط الاسمي PN40 | |
| PMO - ضغط العمل القصوى | 25 بار |
| TMO - درجة حرارة العمل القصوى | ثلاثمائة سنت |
| PMX أقصى فرق في ضغط العمل | 4.5 بار، 10 بار، 14 بار |
| ملاحظة | يتم اختيار فرق ضغط العمل لفائف البخار بناءً على فرق ضغط العمل الفعلي للمستخدم.يجب أن يكون فرق ضغط العمل الفعلي أقل من فرق ضغط العمل الأقصى لفائف البخار، مثل 0.1 بار-4.5 بار، 4.5 بار المختار، 4.6 بار-10 بار، و 10 بار المختار. |
- الصرف المستمر: لا تتأثر مصيدة البخار العائمة على مستوى الكرة بالضغط أو درجة الحرارة أو تقلبات في معدل تدفق المكثف ، ويمكن أن تصرف المياه باستمرار بمجرد وجود الماء ،تمكين معدات التدفئة من تحقيق كفاءة عمل مثالية.
-أداء الختم الجيد: مقعد صمام مصيدة البخار العائمة على مستوى الكرة يكون دائمًا أقل من مستوى السائل ، مما يشكل ختمًا للمياه دون تسرب البخار وتأثير جيد لتوفير الطاقة.
- التطبيقات الواسعة: سطح الكرة العائمة الفخ البخار مناسبة لمجموعة متنوعة من معدات التدفئة البخار الصناعية، وخاصة أداء جيد في بيئات العمل مع ارتفاع نزوح المياه المكثفة.
-المصدر التلقائي للنفايات: مزود بمصيدة بخار العائمة على مستوى الكرة مع جهاز نفايات تلقائي في الداخل ، يمكن أن يزيل بشكل فعال الغازات الساخنة والباردة غير القابلة للتكثيف ويمنع ظاهرة قفل الهواء.
-مدة خدمة طويلة: فخ بخار علو كرة مستوى مع عنصر ختم خاص الذي يتبنى بنية كروية دون ارتداء مركز أثناء التشغيل،تصميم خاص لبنية مقعد صمام مزدوج متوازن اختياري، والتي يمكن أن تحقق حجم صغير وقدرة الصرف الكبيرة، ولها عمر خدمة طويل.
- ضغط عمل منخفض: يمكن أن يصل ضغط العمل الحد الأدنى لـ 0.01Mpa ، ودرجة الضغط العكسي القصوى ≤ 85%.
باختصار، صمامات الصرف الكرة العائمة المُستوردة تلعب دورًا مهمًا في أنظمة التدفئة بالبخار بسبب أدائها الممتازة ومدى تطبيقها الواسع.
