تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |

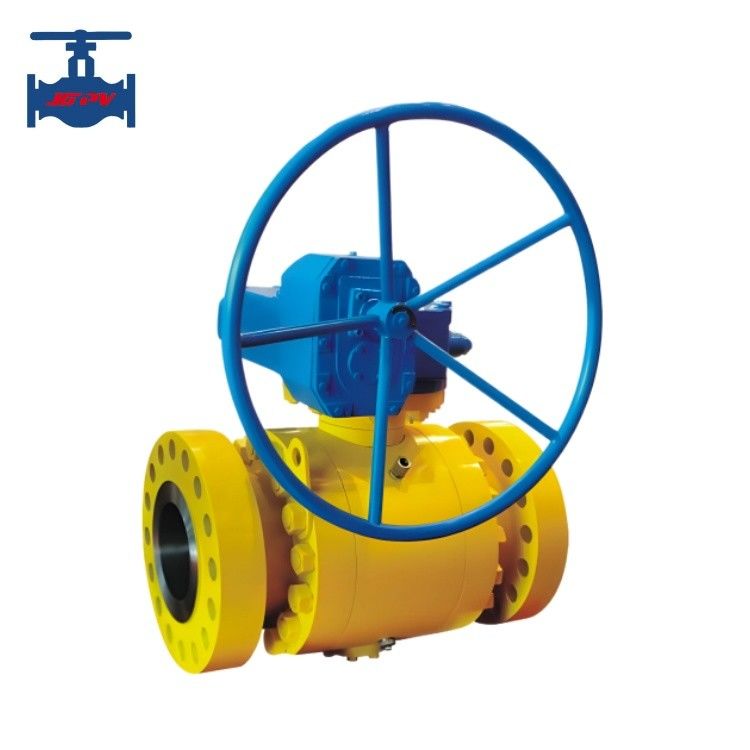

أبرز:صمام الكرة المرفق في التوربين
إدخال المنتج:
صمام الكرة trunnion هو جيل جديد من صمامات الكرة عالية الأداء مناسبة للأنابيب النقل لمسافات طويلة
والأنابيب الصناعية العامة. وقد تم النظر بشكل خاص في قوتها وسلامتها ومقاومتها للبيئات القاسية
التصميم، مما يجعلها مناسبة لمختلف الوسائط التآكل وغير التآكل.
في حالة التشغيل ، يتم نقل القوة الناتجة عن ضغط السائل أمام الصمام على الكرة بالكامل إلى المحامل.
منع الكرة من التحرك نحو مقعد الصمام. ونتيجة لذلك مقعد الصمام لا تحمل ضغط مفرط، لذلك
صمام الكرة trunnion يحتوي على عزم دوران منخفض ، وتشوه مقعد الصمام الحد الأدنى ، وأداء الختم المستقر ، وعمر خدمة طويل ،
مما يجعلها مناسبة لتطبيقات الضغط العالي والقطر الكبير.
يحتوي على ميزة إضافة ذاتية لتحقيق الختم الصاعد. يتم تجهيز كل صمام بمقعدين للصمام ، والتي يمكن أن تغلق في
كلا الاتجاهين، لذلك لا توجد قيود على اتجاه التدفق أثناء التثبيت، مما يجعلها ثنائية الاتجاه.
المعلمات التقنية للمنتج:
|
قطر اسمي DN (ملم) |
50~200 |
|
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (المياه) |
2.4 |
|
أغلق (المياه) |
1.76 |
|
|
المكونات الرئيسية |
الجسم |
WCB/CF8/CF8M |
|
كرة الصمام |
الفولاذ المقاوم للصدأفولاذ الكربون |
|
|
مقعد |
PTFE |
|
|
التعبئة |
غرافيت ناعم |
|
|
الصخرة |
2Cr13 |
|
|
المقبض |
الحديد الصلب |
|
|
درجة حرارة العمل |
≤ 150 درجة مئوية |
|
|
مناسبة |
الماء، الزيت، البخار |
|
خصائص المنتج:
1فتح وإغلاق بدون اصطدام: هذه الميزة تحل تماما مشكلة الصمامات التقليدية التي تؤثر على الختم بسبب
الاحتكاك بين الأسطح الختامية.
2هيكل المدخل العلوي: يمكن فحص الصمامات المثبتة على خطوط الأنابيب وصيانتها مباشرة عبر الإنترنت ، مما يقلل بشكل فعال من
وقت توقف المعدات والتكاليف.
3تصميم مقعد واحد: يزيل مخاطر السلامة الناجمة عن تراكم الضغط غير الطبيعي في وسط تجويف الصمام.
4. تصميم عزم دوران منخفض: يسمح جذع الصمام المهيكل خصيصًا بفتح الصمام وإغلاقه بسهولة باستخدام
عجلة اليد
5هيكل الختم على شكل ورق: يحقق الصمام الختم باستخدام القوة الميكانيكية من جذع الصمام للضغط
الكرة ضد المقعد ، مما يضمن عدم تأثير أداء الختم على التغيرات في فرق ضغط خط الأنابيب
وتبقى موثوقة في ظروف العمل المختلفة.
6هيكل التنظيف الذاتي لسطحات الختم: عندما تميل الكرة بعيدا عن المقعد ، يمر سائل الأنابيب بشكل متساو
حول سطح الختم الكرة في 360 درجة، ليس فقط القضاء على تآكل محلي من المقعد من قبل السائل عالية السرعة ولكن أيضا
غسل الرواسب على سطح الختم لتحقيق التنظيف الذاتي.
