تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |

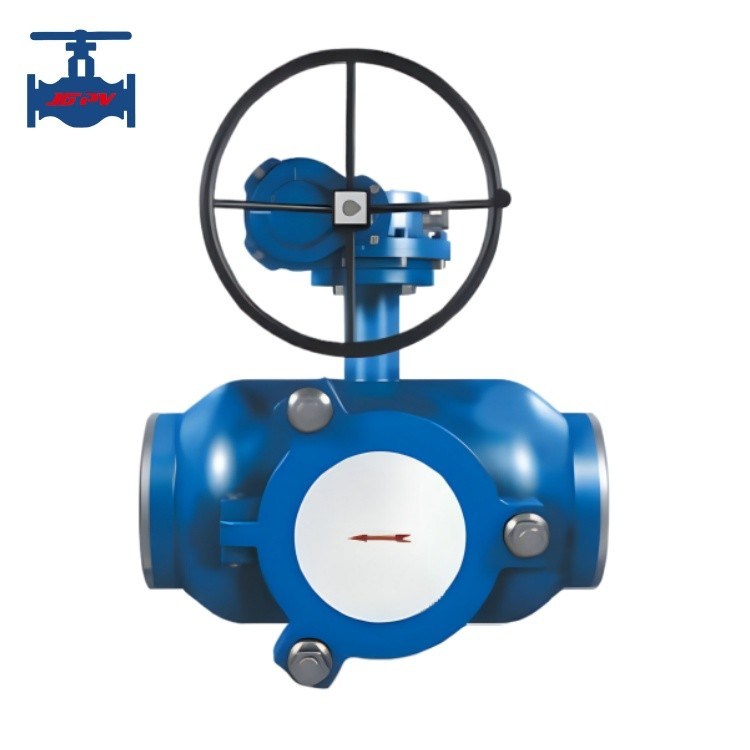

تسليط الضوء:صمام كرة ملحوم مع مصفاة
مقدمة المنتج:
صمام الكرة الملحوم هو موصل خط أنابيب شائع الاستخدام للتحكم في تدفق السوائل أو الغازات في خطوط الأنابيب. بالمقارنة
مع الصمامات الأخرى، يعتمد صمام الكرة الملحوم هيكل الكرة، ويتميز بالفتح والإغلاق السريع، وأداء الاختناق الممتاز، إلخ. يتكون الصمام بشكل أساسي من جسم الصمام والكرة والكم والحلقة الدافعة والمقبض وما إلى ذلك، من بينها الكرة
هي المكون الرئيسي للصمام. كعنصر تحكم مهم في خط الأنابيب، يتميز صمام الكرة الملحوم بهيكل بسيط وعمر خدمة طويل وفتح/إغلاق سريع. يتم تطبيقه على نطاق واسع في مختلف الصناعات ويلعب دورًا حيويًا.
المعايير الفنية للمنتج:
القطر الاسمي DN (مم)
15~500
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (ماء) |
|
|
2.4 |
الإحاطة (ماء) |
1.76 |
|
المكونات الرئيسية |
الجسم |
|
|
WCB/CF8/CF8M |
كرة الصمام |
الفولاذ المقاوم للصدأ/ |
|
الفولاذ الكربوني |
المقعدPTFE |
|
|
الحشو |
الجرافيت الناعم |
|
|
العمود |
2Cr13 |
|
|
المقبض |
حديد الدكتايل |
|
|
درجة حرارة التشغيل |
≤150℃ |
|
|
الوسط المناسب |
الماء والزيت والبخار |
|
|
ميزات المنتج: |
1. يعتمد جسم الصمام هيكل لحام متكامل، مما يلغي التسرب الخارجي. |
|
2. يتكون مقعد الصمام من حلقة إحكام PTFE ونابض، والذي يتمتع بقدرة قوية على التكيف مع تغيرات الضغط و
درجة الحرارة، مما يضمن عدم وجود تسرب ضمن نطاق الخدمة.
3. يتضمن هيكل منع تسرب الساق حشية ذاتية الإغلاق من PTFE وحلقة دائرية في الأسفل، بالإضافة إلى حلقتين دائريتين وحشيتين من PTFE في الأعلى، مما يضمن عدم وجود تسرب.
4. مادة جسم الصمام متطابقة مع مادة خط الأنابيب، مما يتجنب عدم توازن الإجهاد والتشوه الناتج عن
الضغط الأرضي من الزلازل أو مرور المركبات.
5. جسم الصمام خفيف الوزن وسهل العزل.
6. يمكن تركيب صمام الكرة المدفون مباشرة تحت الأرض بدون بئر صمام طويل—مطلوب فقط بئر ضحل صغير على
الأرض، مما يوفر بشكل كبير تكاليف ووقت البناء.
7. يمكن تعديل طول جسم الصمام وارتفاع الساق وفقًا لبناء خط الأنابيب ومتطلبات التصميم.
