تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
أبرز:صمام الكرة المضغوط بالنفط
إدخال المنتج:

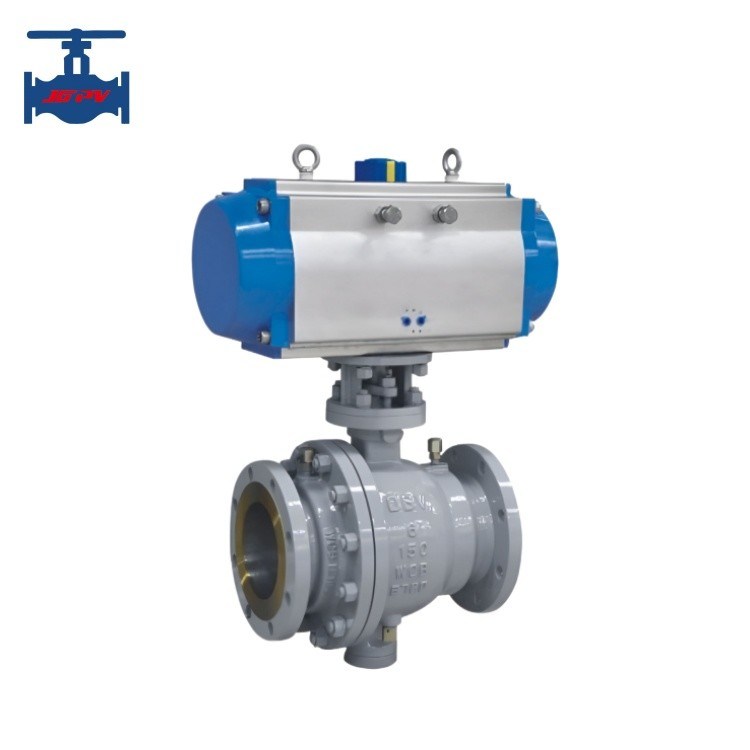

محمولة بـ trunnionصمام الكرة ixed هو جيل جديد من صمام الكرة عالية الأداء، مناسبة للأنابيب الطويلة والأنابيب الصناعية العامة.والمقاومة للبيئات القاسية قد تم النظر فيها بشكل خاص في التصميم، مما يجعلها مناسبة لمختلف الوسائط السامة وغير السامة. بالمقارنة مع صمامات الكرات العائمة ، أثناء التشغيل ،يتم نقل كل القوة الناتجة عن ضغط السائل أمام الصمام على الكرة إلى المحمل، والذي لن يسبب الكرة للتحرك نحو مقعد الصمام. وبالتالي، فإن مقعد الصمام لن تتحمل ضغط مفرط. وبالتالي فإن عزم الدوران من صمام الكرة الثابتة صغيرة،تشوه مقعد الصمام صغير، أداء الختم مستقر ، وعمر الخدمة طويل. وهو مناسب لظروف الضغط العالي والقطر الكبير.-مكونات مقاعد الصمامات ذات خصائص التشدد الذاتي ، لتحقيق الختم المسبق. كل صمام يحتوي على مقعدين يمكن إغلاقهما في كل اتجاه.لذلك لا يوجد قيود على التدفق أثناء التثبيت وهو ثنائي الاتجاههذا الصمام عادة ما يتم تثبيته أفقيا.
المعلمات التقنية للمنتج:
|
قطر اسمي DN (ملم) |
15~200 |
|
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (المياه) |
2.4 |
|
أغلق (المياه) |
1.76 |
|
|
المكونات الرئيسية |
الجسم |
WCB/CF8/CF8M |
|
كرة الصمام |
الفولاذ المقاوم للصدأفولاذ الكربون |
|
|
مقعد |
PTFE |
|
|
التعبئة |
غرافيت ناعم |
|
|
الصخرة |
2Cr13 |
|
|
المقبض |
الحديد الصلب |
|
|
درجة حرارة العمل |
≤ 150 درجة مئوية |
|
|
مناسبة |
الماء، الزيت، البخار |
|
خصائص المنتج:
1فتح وإغلاق بدون اصطدام: هذه الميزة تحل تماما مشكلة الصمامات التقليدية التي تؤثر على الختم بسبب
إلى الاحتكاك المتبادل بين أسطح الختم.
2هيكل الدخول العلوي: الصمامات المثبتة على خطوط الأنابيب يمكن فحصها مباشرة والصيانة عبر الإنترنت، مما يقلل بشكل فعال
وقت توقف المعدات وخفض التكاليف.
3تصميم مقعد واحد: يزيل خطر السلامة الناجم عن الضغط غير الطبيعيالتراكم في وسط تجويف الصمام.
4تصميم عزم دوران منخفض: يسمح جذع الصمام المصمم خصيصًا بفتح الصمام وإغلاقه بسهولة باستخدام
عجلة اليد
5هيكل الختم على شكل حبل: يعتمد الصمام على القوة الميكانيكية التي يقدمها الجذع للضغط على الكرة
ضد مقعد الختم ، مما يضمن عدم تأثير أداء الختم على التغيرات في ضغط الأنابيب
الاختلاف والبقاء موثوقة في ظل ظروف العمل المختلفة.
6هيكل التنظيف الذاتي لسطحات الختم: عندما تميل الكرة بعيدا عن المقعد ، يمر سائل الأنابيب بشكل متساو
حول سطح الختم الكرة في 360 درجة، وليس فقط القضاء على تآكل محلي من المقعد من قبل السائل عالية السرعة ولكن أيضا غسل
إزالة الرواسب على سطح الختم لتحقيق التنظيف الذاتي.
