تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
أبرز:صمام كرة رقيق منوع
إدخال المنتج:

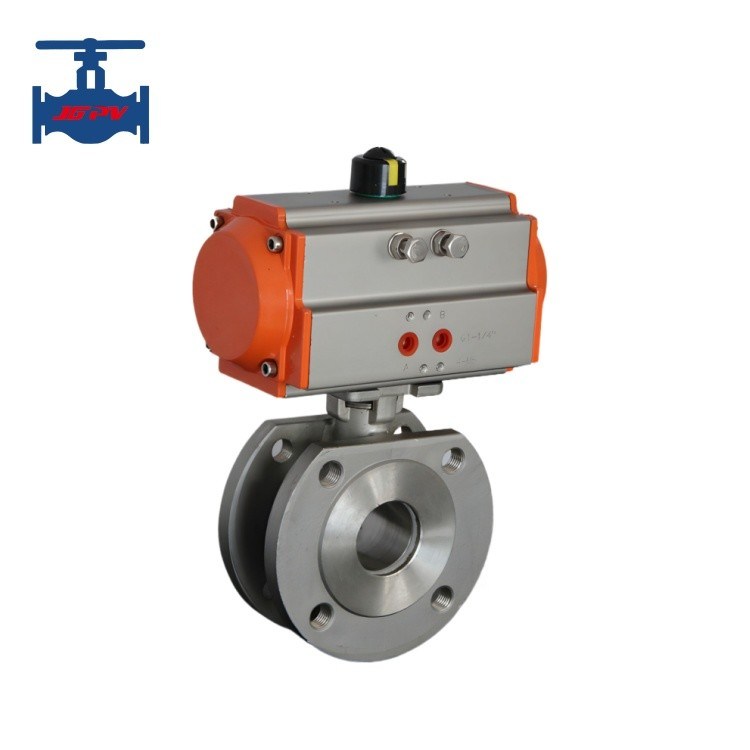

صمام الكرة الرقمي الرقيق هو صمام تدور فيه الكرة 90 درجة حول محور عمودي على القناة.
من جهاز تشغيل هوائي مزدوج التأثير أو واحد التأثير (العودة بالربيع) من نوع البستون وبنية صمام من النوع O.
مع ملحقات مثل صمامات الكهربائية، ومراقبات فلتر الهواء، ومفاتيح الحد (مؤشرات وضع الصمامات) ، أو الكهربائية الهوائية
أجهزة تحديد موقع الصمامات ، فإنه يتيح التحكم التلقائي في التحكم أو تشغيل (وضعين) التحكم في قطع وسائط السوائل في العملية
خطوط الأنابيب
المعلمات التقنية للمنتج:
|
قطر اسمي DN (ملم) |
50~200 |
|
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (المياه) |
2.4 |
|
أغلق (المياه) |
1.76 |
|
|
المكونات الرئيسية |
الجسم |
WCB/CF8/CF8M |
|
كرة الصمام |
الفولاذ المقاوم للصدأفولاذ الكربون |
|
|
مقعد |
PTFE |
|
|
التعبئة |
غرافيت ناعم |
|
|
الصخرة |
2Cr13 |
|
|
المقبض |
الحديد الصلب |
|
|
درجة حرارة العمل |
≤ 150 درجة مئوية |
|
|
مناسبة |
الماء، الزيت، البخار |
|
خصائص المنتج:
1صمامات الكرة الهوائية لديها مقاومة سائل منخفضة، كونها أصغر بين جميع أنواع الصمامات.
مفتوح/مغلق بسهولة، باستخدام الهواء المضغوط كقوة لدفع جذع الصمام من خلال رف المكبس والعجلات
ناقل نقل ميكانيكي، يدور الكرة 0-90 درجة مع قوة عزم الدوران في ضربة زاوية لإكمال فتح / إغلاق سريع أو
القناة الأساسية للكرة مسطحة وسليمة، أقل عرضة لتراكم الوسيط، مما يسمح لخط الأنابيب الخنزير.
يحتوي على هيكل بسيط، وخفيفة الوزن، وأداء إغلاق جيد، والخدمة كوحدة محرك للأدوات في
أنظمة التحكم الآلي
2مجهزة بموضع الصمام الكهربائي الرئوي ، باستخدام الإشارات الكهربائية والهواء المضغوط كقوة ، فإنه يقبل
0-10mA DC أو 4-20mA إشارات التيار المستمر المدخلة من قبل نظام التحكم. يحول المنظم الهواء المضغوط إلى هواء
إشارات الضغط المصدر للدخول / الخروج ، تغيير زاوية دوران قلب الكرة لتحقيق تنظيم متناسب.
3مع صمامات التحكم في الاتجاه الكهربائي ومؤشرات وضع الصمامات، باستخدام مصدر الطاقة AC220V أو DC24V
الهواء المضغوط كقوة، فإنه يدرك سريع على-انطفاء (وضعين) التحكم في قطع وسائل الإعلام السائلة.
4. يتبنى المحرك الهوائي هيكل تحويل أسطوانة من نوع البستون وذراع الكرنك ، مما يوفر عزم دوران كبير
والحجم المدمج، يستخدم تصميمًا مقاومًا للماء مغلقًا بالكامل بمستوى حماية عالٍ.
أسطوانة جاهزة للتشحيم الخالي من الزيت ، مع معامل الاحتكاك المنخفض ، مقاومة للتآكل ، ومتانة فائقة / موثوقية.
تستخدم جميع محامل ناقلات النقل محامل التشحيم الذاتي الحدودي للتشحيم الخالي من الزيت ، مما يضمن عدم ارتداء عمود القيادة.
