تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
تسليط الضوء: صمام فحص الرفع

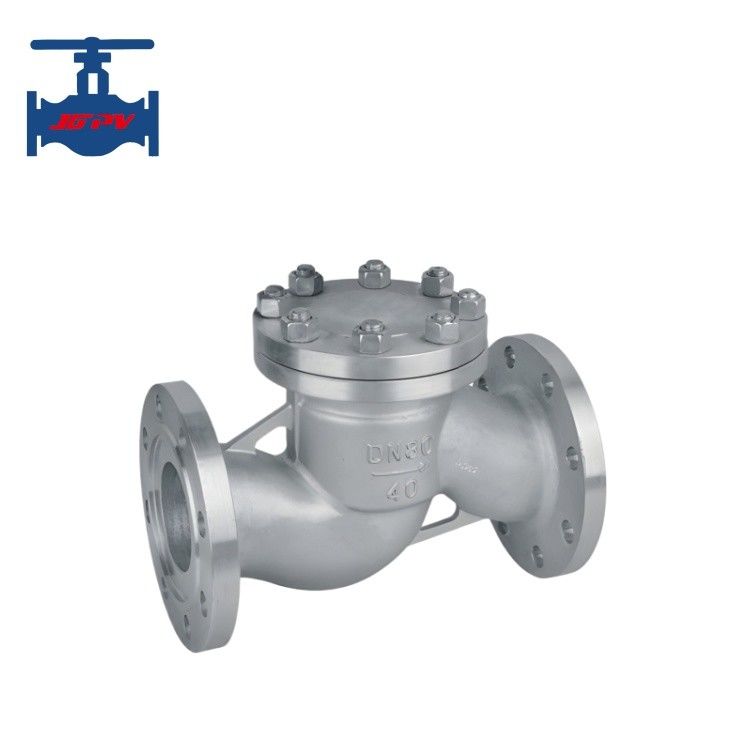

مقدمة المنتج:
صمام فحص الرفع هو نوع من صمامات الفحص التي تنزلق فيها القرص على طول الخط المركزي الرأسي لجسم الصمام. هيكله
يشبه صمام الكرة الأرضية، حيث أن الجسم والقرص متماثلان لتلك الموجودة في صمام الكرة الأرضية. يتم تشغيل جلبة توجيه
على الجزء العلوي من القرص والجزء السفلي من الغطاء، مما يسمح للقرص بالتحرك لأعلى ولأسفل بحرية داخل
جلبة التوجيه. عندما يتدفق الوسط في الاتجاه الأمامي، يتم فتح القرص عن طريق دفع الوسط. عندما
يتوقف الوسط عن التدفق، يسقط القرص على مقعد الصمام بوزنه، مما يمنع التدفق العكسي للوسط. هذا
يستخدم هذا النوع من الصمامات على نطاق واسع في مجالات مختلفة مثل الصناعات الكيميائية والمعدنية والدوائية، ويجب أن يكون
يتم تركيبه أفقياً في خطوط الأنابيب.
المعايير الفنية للمنتج:
|
القطر الاسمي DN(mm) |
50～300 |
|
|
الضغط الاسمي PN(MPa) |
1.0～2.5 |
|
|
اختبار الضغط Ps(MPa) |
اختبار القوة (الماء) |
1.5～3.75 |
|
اختبار الإحكام (الماء) |
1.1～2.75 |
|
|
طريقة الاتصال |
شفة |
|
ميزات المنتج:
1. يجب تركيب صمام الفحص واستخدامه، أي أن الوسط يتدفق في اتجاه السهم الموضح.
2. حجمه صغير، وخفيف الوزن، وتكنولوجيا المعالجة جيدة، وهو أحد اتجاهات تطوير صمام الفحص، لكن معامل مقاومة السوائل أكبر قليلاً من صمامات الفحص المتأرجحة.
3. عندما يتدفق الوسط في الاتجاه المحدد، يخضع قرص الصمام لتأثير قوة الوسط، وعندما يتم فتح التدفق المضاد للوسط، بسبب وزن قرص الصمام ويخضع قرص الصمام لتأثير القوة العكسية للوسط، بحيث يتم إغلاق سطح إحكام قرص الصمام ومقعد الصمام، لمنع الغرض من التدفق العكسي للوسط.
4. يتداخل سطح إحكام جسم الصمام والقرص مع الفولاذ المقاوم للصدأ
