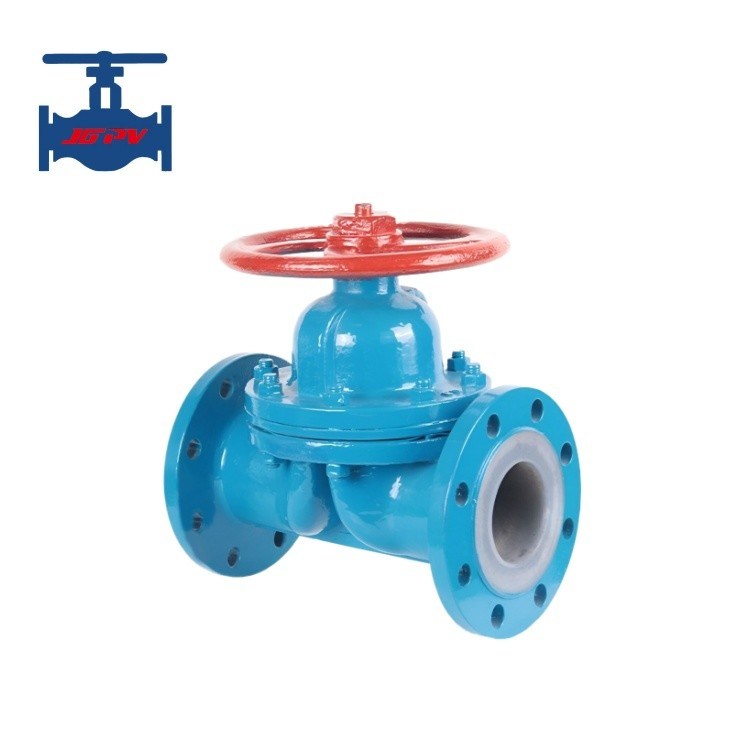

Flanged Diaphragm Valve for Water Steam Oil ISO Certified

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: JGPV

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي

وقت التسليم: 14 يوما

شروط الدفع: L / C ، T / T ، ويسترن يونيون

القدرة على العرض: 500 مجموعة شهريا

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                flanged diaphragm valve for water,ISO certified diaphragm valve,diaphragm valve for steam oil, ISO certified diaphragm valve, diaphragm valve for steam oil


طلب::	عام	شهادة::	ISO9001 ، ISO14001
النوع المتوسط::	الماء والبخار والزيت وما إلى ذلك	وظيفة::	استنزاف المكثف
اتصال::	برغي/شفة/ملحومة	نوع التركيب::	جبل مباشر
قياسي أو غير قياسي::	معيار	طريق التدفق::	في اتجاهين
التشغيل::	يدوي ، كهربائي ، هوائي ، تلقائي	أداء الختم::	ختم
درجة حرارة العمل::	درجة الحرارة العادية ودرجة الحرارة المرتفعة	تطبيق الضغط::	الضغط الطبيعي
ضمان الجودة::	18 شهرا

طلب::	عام
شهادة::	ISO9001 ، ISO14001
النوع المتوسط::	الماء والبخار والزيت وما إلى ذلك
وظيفة::	استنزاف المكثف
اتصال::	برغي/شفة/ملحومة
نوع التركيب::	جبل مباشر
قياسي أو غير قياسي::	معيار
طريق التدفق::	في اتجاهين
التشغيل::	يدوي ، كهربائي ، هوائي ، تلقائي
أداء الختم::	ختم
درجة حرارة العمل::	درجة الحرارة العادية ودرجة الحرارة المرتفعة
تطبيق الضغط::	الضغط الطبيعي
ضمان الجودة::	18 شهرا

Flanged Diaphragm Valve for Water Steam Oil ISO Certified

Flanged Diaphragm Valve

Product Specifications

Application:	General
Certificate:	ISO9001, ISO14001
Medium Type:	Water, steam and oil etc.
Function:	Condensate drain
Connection:	Screw/Flange/welded
Mounting Type:	Direct Mount
Standard Or Non-Standard:	Standard
Flow way:	Two way
Actuation:	Manual, Electric, Pneumatic, Automatic
Sealing Performance:	Sealing
Working Temperature:	Normal Temperature And High Temperature
Pressure Application:	Normal Pressure
Quality Warranty:	18 Months

Product Description

A diaphragm valve is a special type of valve with a shut-off function. Its closing part consists of a steel valve disc and a diaphragm made of soft materials (a composite of rubber and fluoroplastic), which separates the inner cavity of the valve body from the inner cavity of the valve cover, so as to achieve the purpose of shutting off the medium in the pipeline.

Technical Parameters

Nominal Diameter DN (mm)	15~200
Nominal Pressure PN (MPa)	1.6
Test Pressure (MPa)	Strength (water): 2.4 Enclose (Water): 1.76
Main Components	Body: WCB/CF8/CF8M Valve ball: Stainless steel/Carbon steel Seat: PTFE Packing: Soft graphite Shaft: 2Cr13 Handle: Ductile iron
Working temperature	≤150℃
Medium suitable	Water, oil, steam

Key Features

Elastic-sealed opening and closing parts ensure no internal leakage
The streamlined flow channel results in small pressure loss
There is no stuffing box, so there is no external leakage
The valve body and the cover are separated by an intermediate diaphragm, protecting upper components from medium erosion
The diaphragm can be replaced, resulting in low maintenance costs
