تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: LD371X-16Q
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD13.9/PC - USD399.9/PC
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
طلب: |
الاستخدام الصناعي |
المعيار: |
أنسي، أسم، دين، غيغابايت |
النوع المتوسط: |
الماء والزيت |
درجة حرارة العمل: |
درجة الحرارة العادية -20 درجة مئوية إلى 120 درجة مئوية |
العملية: |
اليدوي، الدبابات الدودية، المحركات الهوائية والكهربائية |
المواد الخام: |
حديد الدكتايل، الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
معالجة السطح: |
إكسيد الايبوكسي المرتبط بالانصهار |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام فراشة متحدة المركز |
قياسي أو غير قياسي: |
المعيار |
طلب: |
الاستخدام الصناعي |
المعيار: |
أنسي، أسم، دين، غيغابايت |
النوع المتوسط: |
الماء والزيت |
درجة حرارة العمل: |
درجة الحرارة العادية -20 درجة مئوية إلى 120 درجة مئوية |
العملية: |
اليدوي، الدبابات الدودية، المحركات الهوائية والكهربائية |
المواد الخام: |
حديد الدكتايل، الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
معالجة السطح: |
إكسيد الايبوكسي المرتبط بالانصهار |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام فراشة متحدة المركز |

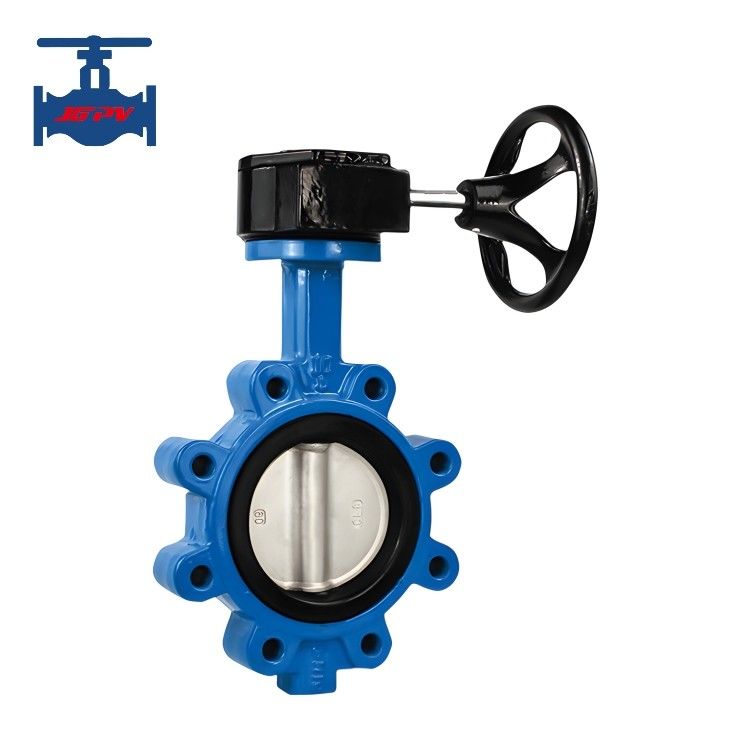

صمام الفراشة النموذجي ANSI
إدخال المنتج:
صمامات الفراشة هي صمامات ربع الدوران التي غالباً ما تستخدم لوظائف التشغيل أو التعديل. وظيفتها الرئيسية هي التحكم في تدفق السائل في خط الأنابيب.يمكن التحكم بدقة في معدل التدفق عن طريق تدوير العنصر على شكل قرص في أي زاوية بين 0 و 90 درجة. لتطبيقات التشغيل / الإيقاف أو لتعديل التدفق ، يتم استخدامها عادةً. توفر تدفقًا غير مقيد عند فتحها تمامًا بانخفاض ضغط ضئيل. عند إغلاقها ، يتم تحديد حجم التدفق.أنها توفر ختم ضيق الذي يوقف أي تدفق. تتوفر مع قطرات فتحات ضخمة وتعمل بسرعة. القرص المرفق بعصا. يدور القرص للسماح للسائل بالمرور عندما يفتح الصمام.عندما يدور العصا القرص من قبل ربع الدوران إلى نقطة عمودية على اتجاه التدفقإنها صمامات حركة دوارة مع ربع دورة، لإيقاف تدفق السائل. لديهم القدرة على التحكم في التدفق. لديهم مجموعة واسعة من التطبيقات،خاصة في عزل التدفق، وتستخدم في مجموعة واسعة من وسائل الإعلام والصناعات العملية ، بما في ذلك إمدادات المياه وجمعها وتوزيعها ، وكذلك محطات الضخ.
صمام الفراشة من نوع Lug هو صمام الفراشة الأمريكي القياسي ، نفس الوظيفة مثل صمام الفراشة الصلبة ، والذي يتم توصيله بين شرائح أنابيب مع صمام ثنائي ،بنيتها البسيطة، حجم صغير، وزنا خفيفا، فقط من قبل عدد قليل من الأجزاء. ويحتاج فقط لتدوير 90 درجة يمكن أن تفتح وتغلق بسرعة، عملية بسيطة، في حين أن الصمام لديه خصائص جيدة التحكم السائل.عندما صمام الفراشة في وضع مفتوح كامل، سمك لوحة الفراشة هو المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام ، لذلك انخفاض الضغط الذي ينتجه الصمام صغير جدا ، لذلك لديه خصائص جيدة في التحكم في تدفق.صمام الفراشة لديه نوعين من الختمالصمام المرن، حلقة الختم يمكن تركيبها على جسم الصمام أو تثبيتها على محيط القرص.
المعايير التقنية للمنتج:
| قطر اسمي DN (ملم) | 50~600 | |
| الضغط الاسمي PN (MPa) | 1.6/150 باوند | |
| ضغط الاختبار (MPa) | القوة (المياه) | 2.4 |
| أغلق (المياه) | 1.76 | |
| المكونات الرئيسية | جسم الصمام | الحديد الصلب |
| القرص | الحديد الصلب، الفولاذ المقاوم للصدأ | |
| مقعد | EPDM، PTFE | |
| المحور | 20Cr13 | |
| درجة حرارة العمل | ≤ 120 درجة مئوية | |
| مناسبة | الماء والنفط | |
| الاتصال | نوع الوافر | |
| طريقة محرك | مستويات، أدوات الديدان، أجهزة التشغيل الهوائية والكهربائية | |
خصائص المنتج:
1تصميم وفقاً لمعيار API 609/EN 593.
2ضيق في كلا الاتجاهين، نوع القضيب مع الأذنين الخيوط.
3. الأكمام المرنة التي تتكيف مع شكل الجسم تضمن عزم تشغيل منخفض. نصف العمود العالي والمنخفض يعطي معامل تدفق مرتفع ، القرص المعدل على الطرف الآخر يعطي عزم دوران منخفض ومنتظم.
4طوق تركيب وفقًا لمعيار ISO 5211 ، لتركيب أدوات الديدان والجهاز التشغيلي الهوائي والجهاز التشغيلي الكهربائي لسهولة التشغيل.
5عزم تشغيل صغير، ومهارة توفير العمل.
6سرعة فتح وإغلاق سريعة و تأثير ختم جيد
6يمكن تركيبها في أي مكان، تصميم توفير المساحة، منخفضة التكلفة وسهلة الصيانة.
7تطبيقات واسعة النطاق في الصناعات مثل الصناعات الكيميائية والنفط والغاز والبتروكيماويات والطاقة والمنسوجات ومجالات المياه لمعالجة المياه والمعالجة الكيميائية والنفط والغاز وتوليد الطاقة وما إلى ذلك.
