تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: D71X-16Q
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD9.9/PC - USD49.9/PC
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
قياسي أو غير قياسي: |
المعيار |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
استخدام: |
السيطرة على تدفق السوائل |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط منخفض |
النوع المتوسط: |
الماء والزيت |
مادة القرص: |
حديد الدكتايل، الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
نوع الختم: |
الختم الناعم، EPDM، NBR |
حجم الميناء: |
DN50-DN250 |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام فراشة متحدة المركز |
قياسي أو غير قياسي: |
المعيار |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
استخدام: |
السيطرة على تدفق السوائل |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط منخفض |
النوع المتوسط: |
الماء والزيت |
مادة القرص: |
حديد الدكتايل، الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
نوع الختم: |
الختم الناعم، EPDM، NBR |
حجم الميناء: |
DN50-DN250 |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام فراشة متحدة المركز |

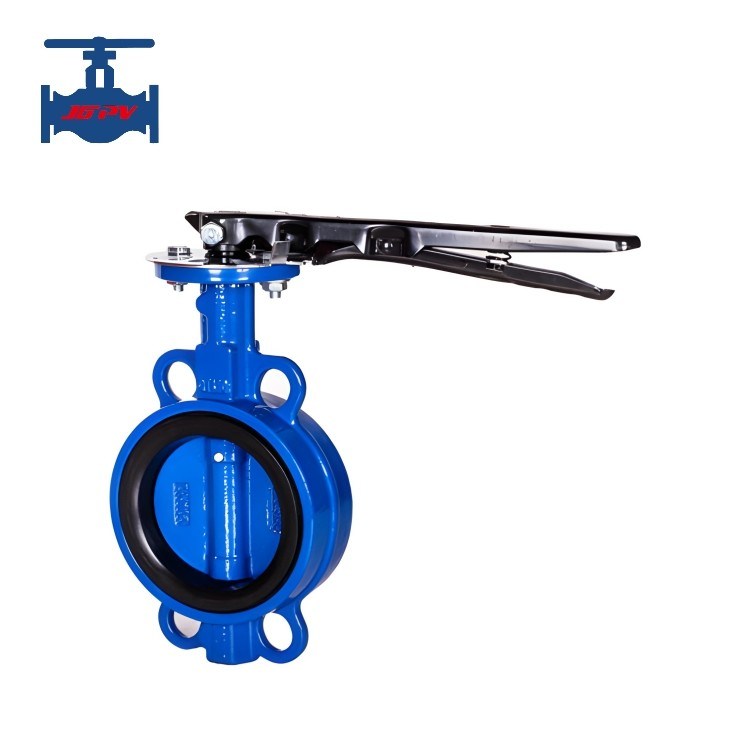

صمام الفراشة للاستخدام في أنابيب المياه
إدخال المنتج:
صمام الفراشة المتمركز (صمام الفراشة المركزي)
الميزة الهيكلية لصمام الفراشة في الخط الأوسط هي أن محور جذع الصمام ووسط لوحة الفراشة ووسط الجسم في نفس الموقف. هيكل بسيط وتصنيع مريح.الصمام الفراشة المطاطية المملوءة الشائعة تنتمي إلى هذه الفئة.
صمام الفراشة الرقيق من الخط الأوسط هو الصمام الفراشة التقليدي المفضل للأنابيب. نموذج المنفعة له مزايا البنية البسيطة، ومعامل مقاومة التدفق الصغير،خصائص التدفق شبه المستقيم، وخالي من الحطام ، في الوزن الخفيف ، مريحة لتركيب ، وصغيرة في عزم القيادة. يمكن استخدام هذا الصمام لقطع الوسائط وكذلك لتنظيم تدفق الوسائط المستخدمة.يمكن تصميم جهاز التشغيل وفقا لمتطلبات المستخدم، إما يدويًا أو كهربائيًا أو هوائيًا أو أشكال أخرى. يتم اختيار مواد مختلفة وتوفير حلقات ختم من مواد مختلفة.الصمام قابلة للتطبيق على مختلف الوسائط وظروف العمل ويجعل التكلفة والأداء لتحقيق أفضل مباراة.
صمام الفراشة الرقيق مناسب لدرجة الحرارة أقل من 120 درجة مئوية والضغط الاسمي أقل من 1.6 MPa، وهو مناسب للصناعات مثل إمدادات المياه والصرف الصحي، والصرف الصحي،الطعامالتدفئة والغاز والشحن والطاقة المائية والمعادن ونظام الطاقة والمنسوجات، وهي مناسبة بشكل خاص لأجسام صمامات صناديق الختم ذات الاتجاهين والتي من السهل أن تتصدأ.
المعايير التقنية للمنتج:
| قطر اسمي DN (ملم) | 40~250 | |
| الضغط الاسمي PN (MPa) | 1.0~16 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 1.5~24 |
| أغلق (المياه) | 1. 1 ~ 1.76 | |
| المكونات الرئيسية | جسم الصمام | QT450 |
| القرص | QT450 | |
| مقعد | EPDM | |
| المحور | 2Cr13 | |
| درجة حرارة العمل | ≤ 80 درجة مئوية | |
| مناسبة | الماء والنفط | |
| الاتصال | نوع الوافر | |
خصائص المنتج:
1ميكانيكية و محمولة و سهلة الإزالة والصيانة و يمكن تركيبها في أي مكان
2خصائص تدفقها تميل إلى أن تكون خط مستقيم ولها أداء تنظيم كبير.
3هيكل بسيط، مضغوط، عزم تشغيل صغير والفتح السريع عن طريق الدوران 90 درجة فقط؛
4يتم القضاء على نقطة التسرب الداخلية عن طريق توصيل لوحة الصمام مع قضيب الصمام دون دبوس.
5.تُصنع محيط لوحة الصمام ككرة لتحسين أداء الختم وإطالة عمر الخدمة للصمام ، وهناك تسرب صفر بعد فتح الصمام وإغلاقه لمدة 50 ،000 مرة تحت الضغط;6عنصر الختم يمكن استبداله ، ومناسبة لصندوق الختم ذو الاتجاهين.
6.القرص الفراشة يمكن أن تكون الرسم كما الطلب.
7.يمكن أن يكون الصمام من الجهاز أو من الوعاء
8يمكن أن يكون الدافع هو المقبض والصمام الهوائي والكهربائي.
•
