تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: ZDLM-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD339/Set to USD7999.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: إسبوعين
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 مجموعة شهريا
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

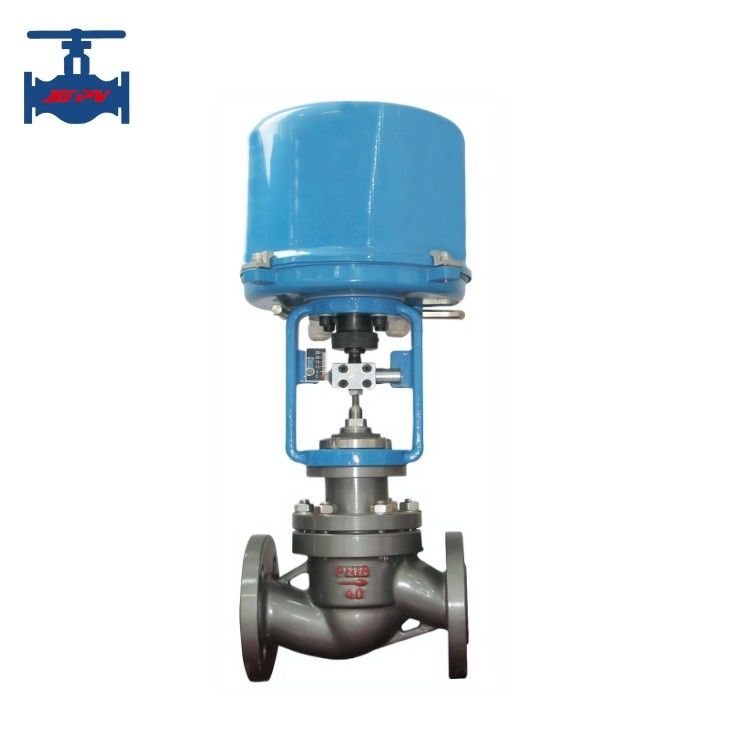

صمام التحكم الكهربائي المتحرك من الصلب المصبوب المعيار ANSI GB
إدخال المنتج:
صمام التحكم هو جهاز يعمل بالطاقة يستخدم للتحكم في تدفق السوائل مثل الغاز والنفط والماء والبخار أو تغييره. يتحرك بعد تلقي إشارة من جهاز تحكم ، مما يغير التدفق.هو جهاز تحكم يستخدم لإدارة وتوجيه تدفق السوائل عن طريق تغيير حجم مسار التدفقيقدم صمام التحكم المباشر في التدفق أو درجة الحرارة أو الضغط أو مستوى السائل. من أجل التحكم في تدفق السائل ، يستخدم صمام التحكم محركًا لتعديل موقع سداد الصمام أو القرص.يتم تطبيقها للحفاظ على متغير العملية قريبة من نقطة تحديد الهدف كما هو عمليتتضمن مكونات هذا التركيب صمام جسم صمام، محرك، موقف. يتكون الجسم من مكونات التشطيب ومجموعة غطاء.بنيتها تدعم أسطح المقاعد وجزء إغلاق الصمام مع تحمل الضغط السائل الثابت والضغط التفاضلييسمح بتدفق السوائل، توفير نهاية الاتصال الأنابيب، وكل ما سبق.أو المحركات التي تعمل بالطاقة الكهربائية هي الأدوات التي تولد القوة اللازمة لفتح وإغلاق الصمامللحفاظ على نقطة الإعداد المطلوبة، تتبع أجهزة تحديد المواقع وتدير حركة المحرك الحقيقية.
منتجات صمام التحكم الكهربائي من نوع إلكتروني من سلسلة ZDLM مع جسم خفيف وأداء ممتاز ، إنه منتج صمام تحكم كهربائي أساسي عالي الجودة.وهو مناسب لنظام التحكم في عملية الإنتاج من ظروف العملية المتوسطة العملية السوائل العامة.
يتكون هذا المنتج من جهاز تشغيل كهربائي من النوع الإلكتروني من سلسلة 3810L وصمام تنظيم رقيق ومدفوع. جهاز التشغيل هو هيكل متكامل مع وحدة تحكم إلكترونية مدمجة،والتي يمكن أن تتجنب المتاعب من مكبر إضافي سيرفولديها دقة عالية وسهولة التثبيت.
المعلم التقني للمنتج:
| الحجم الاسمي للميناء (ملم) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
معامل التدفق كيو |
خطية |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| نسبة متساوية |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| السكتة الدماغية (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| نوع جهاز التشغيل | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| الفرق المسموح به في الضغط (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| الإشارة | 4 ~ 20mA DC، 1 ~ 5V DC | ||||||||||||
|
إمدادات الطاقة |
24 فولت، 220 فولت، 380 فولت، 440 فولت | ||||||||||||
| الضغط (MPa) | 1.6-100 | ||||||||||||
| درجة حرارة العمل |
فولاذ الكربون: -40 ~ 250 / -40 ~ 450 الفولاذ المقاوم للصدأ: -40 ~ 250 / -60 ~ 450 |
||||||||||||
|
خصائص التدفق |
خطي وخطي، نسبة ثابتة 50:1 | ||||||||||||
خصائص المنتج:
1يتم تبني قلب الصمام المتوازن ، مع قوة صغيرة غير متوازنة ، وضغط تفاضلي كبير ومستقر.
2يحتوي قلب الصمام على سطح توجيه كبير ، والذي يمكن أن يحسن الاهتزاز الناجم عن التيار الدوامي والتأثير ويقلل من الأضرار.
3الضوضاء أقل بنحو 10 ديسيبل (أ) من صمام تنظيم مقعد واحد عادي.
4هيكل بسيط وتفكيك و صيانة مريحة
هذه السلسلة من المنتجات لديها أداء جيد وتشغيل، ويمكن أن تلبي احتياجات التحكم من العملاء في مجموعة واسعة من التطبيقات.
