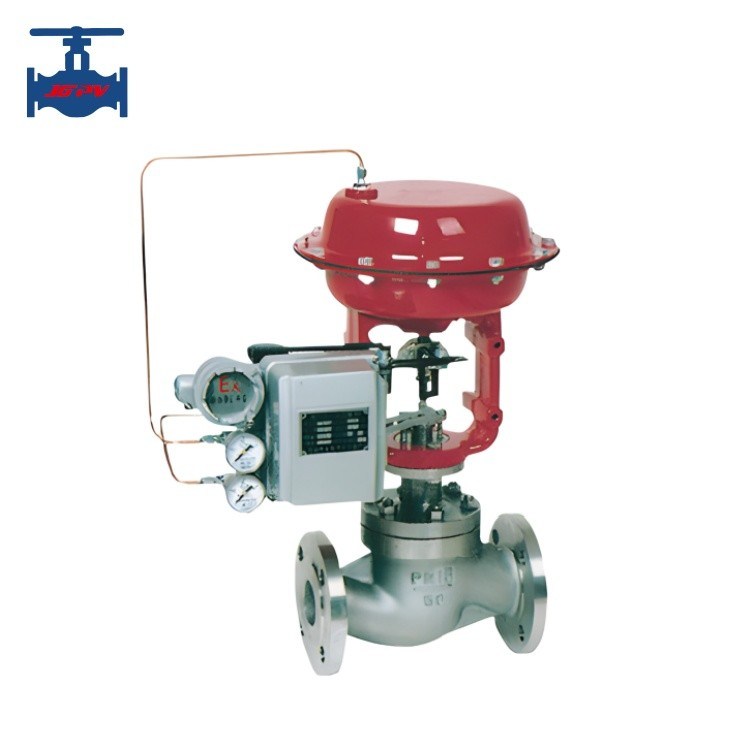

WCB CF8 CF8M نوع الحجاب الهوائي صمام التحكم في ضبط الضغط مع جهاز تحديد الموقع

WCB CF8 CF8M نوع الحجاب الهوائي صمام التحكم في ضبط الضغط مع جهاز تحديد الموقع

إدخال المنتج:

صمام تحكم الحجاب الحاجز الرئوي الدقيق المعروف أيضًا باسم صمامات التنظيم، والذي يتضمن: صمام التحكم الحجاب الحاجز الرئوي الدقيق SZJHPSZJHM صمام تنظيم الحجاب الحاجز الدقيق الرئوي و SZJHN صمام تنظيم الحجاب الحاجز الدقيق الرئوي مزدوج المقعد، الذي يتبنى هيكل توجيه أعلى ومجهز بمحرك ربيع متعدد.خسارة ضغط صغيرة، سعة الصمام الكبيرة، خصائص التدفق الدقيقة، وتفكيك وتركيب مريحة. تستخدم على نطاق واسع للسيطرة الدقيقة على معايير العملية مثل الضغط، معدل التدفق،ومستوى السائل في الغازات، السوائل والوسائط الأخرى للحفاظ على قيمة معينة.مناسبة بشكل خاص لحالات العمل التي يسمح فيها بانفاذ صغير والفرق في الضغط بين الجزء الأمامي والجزء الخلفي من الصمام غير كبير.
هناك أنواع مختلفة من صمامات تنظيم الحجاب الحاجز الدقيق الهوائي ، بما في ذلك النوع القياسي ، ونوع قطع التحكم ، ونوع ختم الأنابيب ، ونوع عزل السترة ، وما إلى ذلك.الضغط الاسمي للمنتج يشمل PN16، 40 و 64 ؛ نطاق القطر الاسمي هو DN20-300 مناسب لدرجات حرارة السائل المختلفة تتراوح من -200 °C إلى + 560 °C. معايير معدل التسرب لها مستوى IV أو VI ،وخصائص التدفق خطية أو بنفس النسبة المئوية


المعلم التقني للمنتج:



خصائص المنتج:

1تظهر خصائص المدخلات والإخراجات لموجة تشغيل صمام التحكم بالشاشة الهوائية علاقة خطية، أيهناك علاقة خطية بين النقل الخارجي وضغط إشارة المدخليتم تسمية النقل الخروج السكتة الدماغية ويتم عرضها على لوحة عرض السكتة الدماغية.بعض مفاعلات رد الفعل أيضا تثبيت شاشات وضع الصمام على الجزء العلوي من الكبسولة لعرض موقف الصمامهناك ستة مواصفات لمضربات صمام التحكم بالشاشة الهوائية المنزلية، بما في ذلك 10mm و 16mm و 25mm و 40mm و 60mm و 100mm.
2مساحة الحجاب الفعالة للجهاز التشغيلي متناسبة بشكل مباشر مع الدفع ، وكلما زادت المساحة الفعالة ، زادت قوة الدفع للجهاز التشغيلي.
3هيكل محركات العمل الإيجابية والسلبية هي في الأساس نفسها، وتتكون من غطاء الحجاب الحاجز العلوي، غطاء الحجاب الحاجز السفلي، غشاء غشاء، قضيب دفع، ربيع،مكونات ضبط، وقفاز، ولوحة عرض السكتة الدماغية.
4الفرق الرئيسي بين هيكل محركات العمل الإيجابية والسلبية هو أن إشارة الدخول لمحرك العمل السلبي تقع في الجزء السفلي من مربع الحجاب الحاجز ،وعصا الدفع الخارجة تقع أيضا في الجزء السفليبسبب الختم الجيد للحجاب الحاجز ، لا توجد حاجة إلى الختم في منفذ جذع الصمام.
5يمكن تغيير القوة الأولية للربيع عن طريق ضبط عنصر التحكم ، وبالتالي تغيير قوة دفع الجهاز التشغيلي.
6يمكن تجهيز صمام تحكم الحاجز الهوائي بجهاز قفل ذاتي لتحقيق قفل ذاتي وتحديد موقع صمام التحكم.
7يمكن إضافة موقف الصمام لتحقيق الكشف عن موقع الصمام والردود، وتحسين أداء التحكم.
8يمكن إضافة جهاز تحويل الانحراف إلى صمام التحكم في الحجاب الهوائي لتحويل الانحراف الخطي إلى الانحراف الزاوي ، والذي يستخدم لتدوير جسم الصمام.
9يمكن تجهيز صمام التحكم بالشاشة الهوائية بآلية عجلة يدوية ، والتي يمكن استخدامها لعملية التدهور في حالة فشل التحكم التلقائي ، مما يحسن من موثوقية النظام.
