تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: Z45W-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD49.9/pc - USD1299.9/pc
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 قطعة في الشهر
مواصفات المنتج: |
منتج الصمام الصناعي |
الغرض: |
فتح وإغلاق خط الأنابيب |
النوع المتوسط: |
الماء والبخار والزيت والوسائط المآكلة |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط والضغط العالي |
طريقة مدفوعة: |
الطرق اليدوية والهوائية والكهربائية |
نوع الختم: |
ختم صلب |
حجم الميناء: |
DN15-DN300 |
ضمان الجودة: |
18 شهرا |
دعم مخصص: |
خدمة تصنيع المعدات الأصلية وأوديإم المتاحة |
الاسم: |
صمام بوابة الجذعية غير الصاعدة |
مواصفات المنتج: |
منتج الصمام الصناعي |
الغرض: |
فتح وإغلاق خط الأنابيب |
النوع المتوسط: |
الماء والبخار والزيت والوسائط المآكلة |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط والضغط العالي |
طريقة مدفوعة: |
الطرق اليدوية والهوائية والكهربائية |
نوع الختم: |
ختم صلب |
حجم الميناء: |
DN15-DN300 |
ضمان الجودة: |
18 شهرا |
دعم مخصص: |
خدمة تصنيع المعدات الأصلية وأوديإم المتاحة |
الاسم: |
صمام بوابة الجذعية غير الصاعدة |

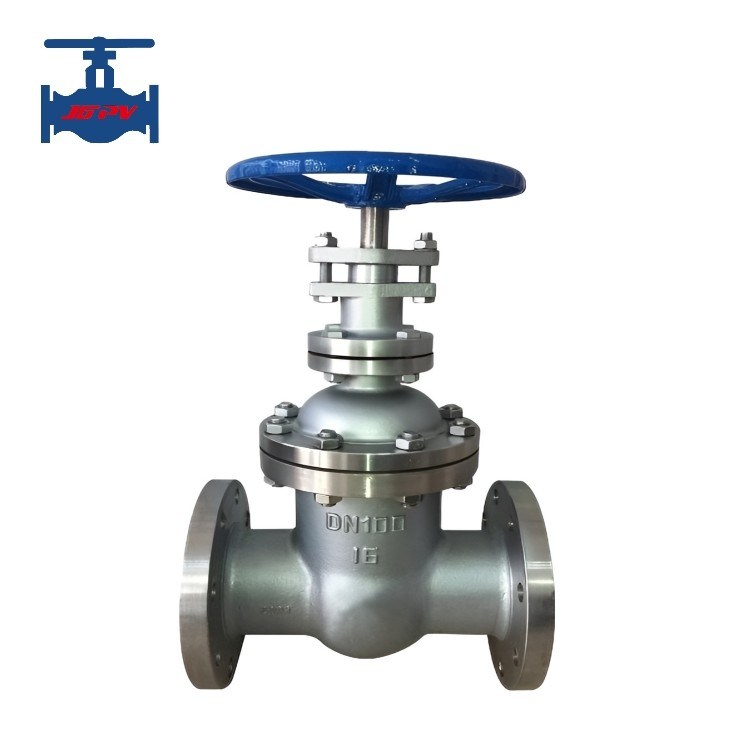

صمام بوابة الجذع غير المرتفع من الفولاذ المقاوم للصدأ للاستخدام المتوسط للتآكل
مقدمة المنتج
صمام بوابة الفولاذ المقاوم للصدأ غير المتصاعد ، يحل محل صمام الحديد الصلب التقليدي ، له هيكل مضغوط ، تصميم معقول ، صلبة الصمام الجيدة ، قناة سلسة ، معامل تدفق كبير ،معامل مقاومة التدفق الصغير، بنية بسيطة، وصيانة سهلة. سطحها الختم مصنوع من الفولاذ المقاوم للصدأ والسبائك الصلبة، مع حياة خدمة طويلة. باستخدام ملء الجرافيت المرن، الختم الموثوق بها،وسهولة ومرونة التشغيليشير إلى صمام ينقل عنصر الإغلاق (البوابة) عمودياً على طول خط وسط الممر. يتم استخدام صمامات البوابة بشكل رئيسي لقطع الأنابيب. التشغيل المرن والموثوق به ،أداء ختم ممتاز.
صمام بوابة الفولاذ المقاوم للصدأ غير المرتفع المعروف أيضًا باسم صمام بوابة سقف مخفي ، له محار جذعي يقع على لوحة البوابة.يتم تدوير عجلة اليد لدفع الجذع لتدوير ورفع لوحة البوابةعادةً، هناك خيط طرقية في أسفل الجذع من خلال الخيط في أسفل الصمامتحوّل حركة الدوران إلى حركة خطية، أي يتم تحويل عزم التشغيل إلى قوة الدفع التشغيلية. عند فتح الصمام، ارتفاع رفع البوابة يساوي 1:1 مرة قطر الصمام،قناة السائل غير مغلقة تماماًفي الاستخدام الفعلي ، يتم استخدام قمة جذع الصمام كمؤشر ، أي أن الموقف الذي لا يمكن فتحه ، كموقف مفتوح بالكامل.للنظر في ظاهرة القفل بسبب تغيرات درجة الحرارة، يتم تحديد وضع الصمام المفتوح بالكامل عادةً من خلال موقع (أي السباق) للبوابة ، والتي يتم فتحها إلى الموقف العلوي ثم عكسها بنصف الدوران.
المعايير التقنية للمنتج:
| رقم النوع: | Z45W-JGPV | |
| الضغط الاسمي PN ((MPa) | 1.0 - 64 | |
| قطر اسمي DN (((ملم) | 15 ¢300 | |
| ضغط الاختبار (MPa) | القوة (المياه) | 1.5 مرات الضغط الاسمي |
| الختم (المياه) | 1.1 مرات الضغط الاسمي | |
| المواد الخام | CF8, CF8M, CF3, CF3M, | |
| متوسطة مناسبة: | الماء والبخار والزيت وحمض النيتريك الخ الوسيط الفاضح الضعيف | |
| درجة حرارة العمل | 200≤°C | |
| نوع الاتصال | الشريط | |
| طريقة التشغيل | عجلات يدوية، أدوات منحنية، أدوات تنفيذية وكهربائية | |
خصائص المنتج:
1هيكل مضغوط، تصميم معقول، صلبة الصمام جيدة، قناة ناعمة، ومعامل مقاومة التدفق المنخفضة؛
2سطح الختم مصنوع من الفولاذ المقاوم للصدأ و سبيكة صلبة ، مع عمر خدمة طويل ؛
3. اعتماد حزمة غرافيت مرنة ، وتختم موثوق به ، وسهلة والتشغيل مرنة ؛
4يمكن أن تكون طريقة القيادة يدوية أو كهربائية أو تشغيل معدات المستوى.
5أشكال الهيكل: البوابة المرنة ذات الحاجز الواحد، البوابة الصلبة ذات الحاجز الواحد، وأنواع البوابة المزدوجة.
6يستخدم على نطاق واسع كجهاز فتح وإغلاق لربط أو قطع الوسائط في أنابيب النفط والبخار ، مثل محطات توليد الطاقة البتروكيماوية والحرارية.
