تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: Y11X-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD22.5/Set to USD99.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: اسبوع واحد
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 مجموعة شهريا
قياسي أو غير قياسي: |
المعيار |
طلب: |
استخدام خطوط الأنابيب الفرعية |
النوع المتوسط: |
الماء والهواء |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط عادي |
الهيكل: |
نوع الحجاب الحاجز |
حرفة التصنيع: |
التمثيل |
حجم الميناء: |
DN15-DN50 |
ضمان الجودة: |
18 شهرا |
التخصيص: |
دعم خدمة صانعي القطع الأصلية |
الاسم: |
صمام تخفيض الضغط |
قياسي أو غير قياسي: |
المعيار |
طلب: |
استخدام خطوط الأنابيب الفرعية |
النوع المتوسط: |
الماء والهواء |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط عادي |
الهيكل: |
نوع الحجاب الحاجز |
حرفة التصنيع: |
التمثيل |
حجم الميناء: |
DN15-DN50 |
ضمان الجودة: |
18 شهرا |
التخصيص: |
دعم خدمة صانعي القطع الأصلية |
الاسم: |
صمام تخفيض الضغط |

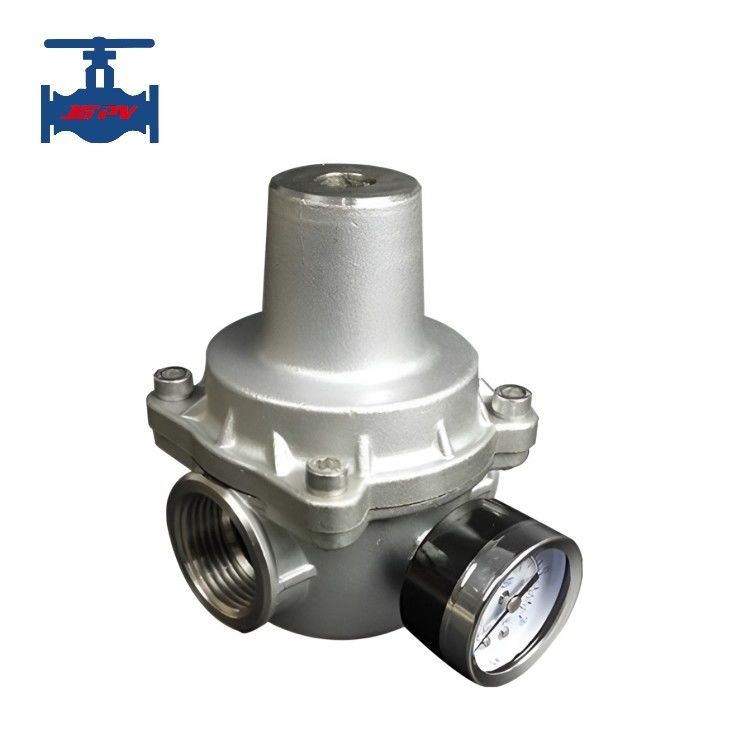

صمام خفض ضغط الحجاب الحاجز هو جهاز تحكم السوائل المستخدم بشكل شائع ، والذي يتحكم في ضغط السوائل للحفاظ عليه ضمن نطاق القيمة المحددة.
يتكون صمام خفض ضغط الحجاب الحاجز من جسم الصمام ، وربيع ، وصمام الحجاب الحاجز ، وجهاز تنظيم. عندما يتجاوز ضغط السائل الذي يدخل جسم الصمام قيمة الضغط المحددة ،سيدخل السائل الجزء السفلي من الحجاب، زيادة مساحة الجزء السفلي من الحجاب الحاجز وتوليد قوة ضغط الربيع. يتم ضغط الربيع بين الجزء العلوي والسفلي من الحجاب الحاجز ،ويتم ضبط مفتاح جسم الصمام وفقا لدرجة الانحراف، وبالتالي تغيير منطقة القسم العرضي للسيول الذي يمر عبر جسم الصمام. التغيير في المنطقة أسفل الحجاب الحاجز سوف يغير فتح جسم الصمام ،وبالتالي التحكم في تدفق السائل من خلال جسم الصمام.
عندما يكون ضغط السائل الذي يدخل جسم الصمام مرتفعًا جدًا ، والضغط على الجزء العلوي من الحجاب الحاجز يتجاوز القيمة المحددة ، تنخفض قوة ضغط الربيع ، يفتح جسم الصمام ،والمساحة المقطعة العرضية للسائل الذي يمر عبر جسم الصمام يزيد، خفض الضغط، إذا كان السائل يمر عبر صمام خفض الضغط الحاجز،حركة الحاجز يعدل فتح جسم الصمام للحفاظ على ضغط السائل ضمن النطاق المحدد، وبالتالي ضمان التشغيل المستقر لنظام السائل.
باختصار، صمامات تقليل ضغط الحجاب الحاجز تتحكم في حركة الحجاب الحاجز، ضبط فتحة جسم الصمام للسيطرة على معدل تدفق السائل من خلال جسم الصمام،وبالتالي تحقيق تنظيم ومراقبة ضغط السائللديها خصائص البنية البسيطة والتشغيل المريح والتشغيل المستقر ، وتستخدم على نطاق واسع في مختلف المجالات الصناعية.
| أجزاء | المواد الخام |
| جسد الصمام والغطاء | 304 |
| الغطاء السفلي | 304 |
| الختم | الـ NBR |
| قرص الصمام | 304 |
| مسدس ضبط | 304 |
| الحجاب الحاجز | ساندوتشات مزروعة من الـ NBR |
| الربيع | صفيحة 60si2mna مع النيكل |
| محار للتعديل | النحاس |
| مسدس الحجاب الحاجز المسطح | 304 |
| جدول مواصفات الأداء | |||
| الضغط الاسمي | 1.6 مبا | ||
معيار ضغط الاختبار | اختبار المقاومة (المياه) | 2.4 |
MPa |
| اختبار الختم (المياه) | 1.76 | ||
| اختبار الختم (في الهواء) | 0.6 | ||
الحد الأقصى للعمل درجة الحرارة | 95 | °C | |
| الوسيط المطبق: الماء | |||
| ملاحظة: اختبار جسم الصمام لم يشمل الحجاب الحاجز. | |||
1يتم اعتماد هيكل الحجاب الحاجز الذي يعمل بشكل مباشر ، مع هيكل داخلي بسيط ، لا وجود لتشويش ، وأداء موثوق به ومتانة.
2. إنه مقاوم للتراب والماء. لا يحتاج إلى أنبوب تجاوز ، والأنابيب بسيطة للغاية ويمكن أن توفر الكثير من المساحة وتكلفة الأنابيب.
3يمكن ضبط ضغط المخرج بدقة. بشكل عام ، يمكن اعتبار أن ضغط المخرج لا يتأثر بالضغط المدخل (تغير ضغط المخرج هو 8٪ من △ P1)
4خصائص هيدروليكية ممتازة، وفقدان ضغط صغير، نسبة إزالة الضغط أكثر من 10:1.
5يمكن أن تلبي متطلبات إزالة الضغط المختلفة، وخاصة مناسبة لنظام إزالة الضغط الفرعي.
