تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: YG43H-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 10 مجموعات
الأسعار: USD169.9/Set to USD799.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: اسبوع واحد
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 مجموعة شهريا
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
النوع المتوسط: |
البخار |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
ضغط منخفض |
الهيكل: |
نوع المكبس |
حرفة التصنيع: |
التمثيل |
حجم الميناء: |
1/2 "- 4" |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام تخفيض الضغط |
قياسي أو غير قياسي: |
المعيار |
التطبيق: |
عام |
النوع المتوسط: |
البخار |
درجة حرارة العمل: |
درجة الحرارة العادية والمرتفعة |
تطبيق الضغط: |
ضغط منخفض |
الهيكل: |
نوع المكبس |
حرفة التصنيع: |
التمثيل |
حجم الميناء: |
1/2 "- 4" |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
صمام تخفيض الضغط |

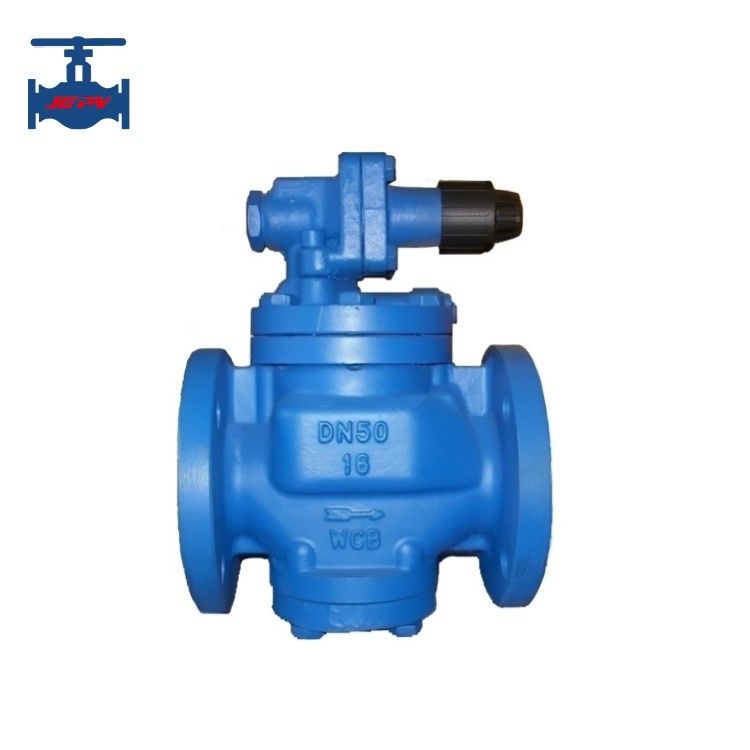

سلسلة YG43H من صمامات خفض الضغط تنتمي إلى صمام خفض ضغط المكبس الرائد. وهي تتكون من جزأين: الصمام الرئيسي والصمام الرائد.الصمام الرئيسي يتكون أساسا من مقعد الصمام، قرص الصمام الرئيسي، المكبس، الربيع وغيرها من الأجزاء.
يتكون صمام الطيار بشكل رئيسي من مقعد الصمام ، وقرص الصمام ، والحاجز ، والربيع ، والربيع المنظم وغيرها من الأجزاء.
عن طريق ضبط ضغط الربيع لضغط المخرج واستخدام الحجاب الحاجز لتحديد تغير ضغط المخرجعن طريق فتح وإغلاق صمام الطيار لدفع المكبس وتعديل حجم المنطقة أكثر من التيار الحالي في موقف غزل الصمام الرئيسي، لتحقيق وظيفة خفض الضغط والاستقرار.
| الضغط الاسمي (Mpa) | 1.0 | 1.6 |
| ضغط اختبار القوة (Mpa) * | 1.5 | 2.4 |
| ضغط اختبار الختم (Mpa) | 1.0 | 1.6 |
| ضغط منفذ الدخول القصوى (Mpa) | 1.0 | 1.6 |
| نطاق ضغط المخرج (Mpa) | 0.04-0.6 | 0.04-10 |
| معيار الانحراف الخاص بالضغط | GB12246-1989 | |
| معيار الانحراف من خصائص التدفق | GB12246-1989 | |
| الفرق بين الضغط (Mpa) | 0.05 | 0.07 |
| معيار معدل التسرب | GB12245-1989 | |
2معيار المواد الخام:
| اسم الجزء | المواد الخام |
| الهيكل والغطاء والغطاء السفلي | الـ WCB |
| المقعد و القرص | 2Cr13 |
| غطاء الاسطوانة والمبخر | البرونز |
| الحجاب الحاجز | PH15-7Mo |
| حلقة البستون | PPL |
| مقعد صمام الدليل و القرص | 2Cr13 |
| ربيع الصمام الرئيسي | 50CrVA |
| ربيع صمام الدليل | 50CrVA |
| تعديل الربيع | 60Si2Mn |
Comared مع عادي المنتج صمام تخفيض الضغط، YG43H سلسلة من المنتجات قد أدخلت التحسينات التالية بما في ذلك زيادة منطقة البستن، وتغيير هيكل التخدير،تغيير شكل الختم، وتحسين هيكل صمام الطيار وتعديل شكل الربيع ، مما أدى إلى تحسين أداء الصمام بشكل كبير في الجوانب التالية.
1تحسين كفاءة استشعار تغيرات ضغط المخرج ، وزيادة الحساسية ، وتقليل كبير من انحراف الضغط الناجم عن تغيرات الضغط في المياه ، وتغيرات معدل التدفق ، وعوامل أخرى.
2تحسين التوزيع السريع والحد من الضوضاء.
3تحسين هيكل سطح الختم و إطالة عمر سطح الختم.
يستخدم هذا المنتج بشكل رئيسي لخطوط الأنابيب البخارية ، مناسبة لخطوط الأنابيب البخارية مع تغيرات كبيرة في ضغط المدخل ومعدل التدفق.
