تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: Z43W-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD109.9/Set - USD28999.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: اسبوع واحد
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 مجموعة شهريا
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
مواصفات المنتج: |
صمام صناعي |
الغرض: |
خط الأنابيب مفتوح ومغلق |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط عادي |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
وب، WC6، لكب CF8M |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
ارتفاع صمام البوابة الجذعية |
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
مواصفات المنتج: |
صمام صناعي |
الغرض: |
خط الأنابيب مفتوح ومغلق |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
تطبيق الضغط: |
ضغط عادي |
حرفة التصنيع: |
التمثيل |
مادة الجسم: |
وب، WC6، لكب CF8M |
قواعد الامتحان: |
اختبار القوة واختبار الختم ومتطلبات العميل |
ضمان الجودة: |
18 شهرا |
الاسم: |
ارتفاع صمام البوابة الجذعية |

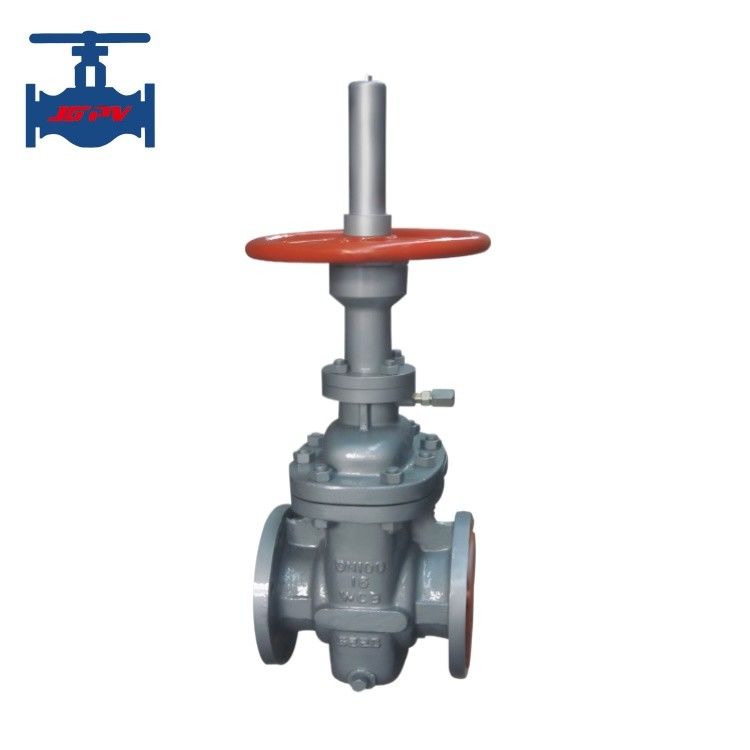

صمام البوابة المسطح الموثوق به والفتح والغلق المرن
إدخال المنتج:
صمام البوابة المسطحة هو صمام منزلق مع بوابة موازية كعنصر إغلاق. يمكن أن يكون عنصر الإغلاق بوابة واحدة أو بوابة مزدوجة مع آلية دعم بينهما.يتم التحكم في قوة الضغط المتوسط الذي يعمل على البوابة العائمة أو مقعد الصمام العائمإذا كان صمام بوابة مزدوجة مسطحة، آلية فتح بين البوابتين يمكن أن تكمل هذه القوة التشنج.
يمكن تقسيم صمامات البوابة المسطحة إلى صمامات البوابة المسطحة اليدوية ، وصمامات البوابة المسطحة الهوائية ، وصمامات البوابة المسطحة الكهربائية وفقًا لأساليب القيادة. وفقًا لغرضها واستخدامها ، يمكن تقسيم صمامات البوابة المسطحة اليدوية إلى صمامات البوابة المسطحة اليدوية ، وصمامات البوابة المسطحة النيوماتية ، وصمامات البوابة المسطحة الكهربائية وفقًا لأساليب القيادة.يمكن تقسيمها إلى صمامات بوابة مسطحة مع ثقوب تحويل، صمامات فتحة مسطحة بدون فتحات تحويل، صمامات فتحة مسطحة من حقول النفط، صمامات فتحة مسطحة من خطوط الأنابيب، وصمامات فتحة مسطحة من الغاز.
منتجات سلسلة صمامات البوابة المسطحة لدينا تعتمد بنية ختم عائمة جديدة ، مناسبة للنفط والغاز الطبيعي وغيرها من خطوط الأنابيب بضغط لا يتجاوز 15.0MPa ودرجة حرارة من -29 ~ 121 °C.كوسيلة تحكم لفتح وإغلاق وأجهزة تنظيم، هذا المنتج لديه تصميم هيكلي جديد، واختيار المواد المناسبة، واختبار صارم، وسهولة التشغيل.مما يجعلها نوعا جديدا مثاليا من المعدات في صناعة البترول.
المعلمات التقنية للمنتج:
| الجسم | الـ WCB | WC6 | A352-LCB | A351-CF8M |
| غطاء | ||||
| القرص | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| الجذع | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
| مقعد | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| التعبئة | NBR/FPM | الجرافيت المرن | PTFE+FPM | |
| غسيل | - | غسيل | - | |
| الـ (ستود) | 35 | 35 | 35 | |
| تطبيق متوسط |
الماء، الغاز، النفط، الخ |
|||
| المعيار | معيار الاختبار ((MPa) |
العمل درجة الحرارة |
تطبيق متوسط | |||||
| القوة |
اليسار الختم |
صحيح. الختم |
الهواء الختم |
عادي النوع |
مقاومة للكبريت النوع |
النوع الأساسي | ||
|
PN (MPa) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29 ≈ 121 درجة مئوية | الوسيط الذي يحتوي على إجمالي H2S و CO2 ≥ 500mg/m2 | الماء والغاز والنفط |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| فئة | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||
خصائص المنتج:
1مقاومة التدفق صغيرة، ومقاومة تدفق الأنابيب غير المتقلصة مشابهة لتلك التي للأنابيب القصيرة.
2يمكن تثبيت صمام البوابة المسطح مع فتحة توجيه على خط الأنابيب ويمكن أيضا تنظيفها مباشرة مع منظف الأنابيب.
بسبب انزلاق البوابة على سطحي مقعد الصمام ، يمكن أن يكون سائل صمام البوابة المسطح مناسبًا للوسائط التي تحتوي على جسيمات معلقة.
