تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: JGPV
Model Number: CS49H-JGPV
شروط الدفع والشحن
Minimum Order Quantity: 1 Set
الأسعار: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

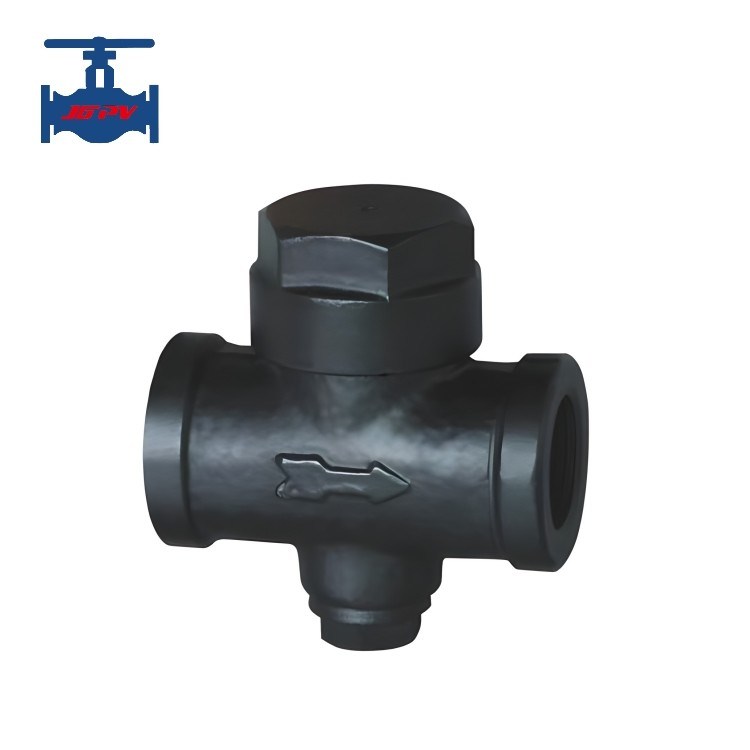

ASTM A216-WCB مصيدة البخار من النوع الحراري للاستخدام في أنابيب البخار
إدخال المنتج:
يستند صمام فخ البخار من نوع القرص الحراري إلى مبدأ الديناميكا الحراري ، مستخدمًا الخصائص المختلفة لديناميكا البخار والتكثيف الحراري.بسبب معدلات التدفق المختلفة وحجم البخار والتكثيف الذي يمر عبر فتحة الصماميسبب تغيرات في الضغط الديناميكية والستاتية في الطاقة الحركية والطاقة المحتملة ، مما يؤدي إلى تغييرات في فرق الضغط بين الأجزاء العليا والسفلية من لوحة الصمام ،قيادة لوحة الصمام لفتح وإغلاق فتحة مقعد الصمام، وبالتالي تحقيق الغرض من انسداد البخار والصرف. يتم استخدام صمامات فخ البخار من نوع القرص على نطاق واسع في أنابيب البخار الرئيسية ، أنابيب تتبع الحرارة ،ومعدات بخار صغيرة مختلفة.
مصيدة البخار الحرارية هي صمام تصريف قوي جدا وسهل التشغيل. يعمل هذا النوع من مصائد البخار من خلال الطاقة التي تولد عندما يمر البخار الفلاش من خلال صمام مصيدة البخار،كما هو مبين في الرسم البيانيالمكون الوحيد المتحرك هو قرص موجود على الطائرة داخل غرفة التحكم
خلال مرحلة البدء، بسبب الضغط، يتم رفع القرص،والمياه المكثفة والهواء تمر فوق مقعد الصمام الداخلي ويتم تفريغها من الثلاثة ثقوب صغيرة في منفذ الخارجي من خلال الجزء السفلي من القرص.
هناك لوحة صمام متحركة داخل صمام استنزاف الطاقة الحرارية ، وهو مكون حساس ومكون تشغيل.وفقا لمبادئ الديناميكا الحرارية المختلفة لتغيرات معدل تدفق وحجم البخار والمياه المكثفة التي تمر من خلال، يتم إنشاء اختلافات مختلفة في الضغط فوق وأسفل لوحة الصمام لدفع لوحة الصمام لفتح وإغلاق الصمام. معدل تسرب البخار هو 3٪،ودرجة التبريد الفرعي هي 8 °C -15 °C.
مكونات المنتج وأدائه:
| ضغط العمل | 0.05-6.4MPa | درجة حرارة العمل القصوى | 325 درجة مئوية |
| حجم الميناء | DN15-DN150 | معدل التسرب | < 3% من النزوح الفعلي |
| التبريد المنخفض | 8 درجة مئوية | الضغط الخلفي القصوى | 50% |
| الهيكل والغطاء | WCB، CF8 | لوحة القرص | 2Cr13، CF8 |
| مقعد | 2Cr13، CF8 | مرشح | CF8 |
1هذا الصمام له هيكل متين، وزنه خفيف، حجم صغير، ومدى ضغط واسع، دون الحاجة إلى أي تعديل.
2مجهزة بجهاز تفريغ الهواء، فإنه يمكن أن تزيل بسرعة الهواء الأولي وضمان التشغيل الهوائي السريع.
3يمكن أن تتحمل بخار مفرط الحرارة، لديها مقاومة جيدة للتجمد، والتركيب غير مقيد، وكلها يمكن أن تعمل بشكل طبيعي.
