تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: Z45T-16
شروط الدفع والشحن
وسائط: |
ماء |
نوع المحرك: |
عقارب |
اتجاه التدفق: |
ثنائي الاتجاه |
الشهادات: |
API، CE، ISO |
النوع: |
صمام التحكم |
القدرة على الإغلاق: |
فقاعة ضيقة ، الفئة السادسة ، أو الفئة الخامسة |
حرفة التصنيع: |
التمثيل |
الهيكل: |
الحجاب الحاجز ومقعد الأكمام |
نوع النهاية: |
أنثى - أنثى |
ذاكرة مرنة: |
ذاكرة مرنة ممتازة |
يشتغل: |
يدوي، هوائي، كهربائي |
المواد: |
الفولاذ المقاوم للصدأ |
نوع الاتصال: |
مترابطة |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
مادة الختم: |
PTFE |
وسائط: |
ماء |
نوع المحرك: |
عقارب |
اتجاه التدفق: |
ثنائي الاتجاه |
الشهادات: |
API، CE، ISO |
النوع: |
صمام التحكم |
القدرة على الإغلاق: |
فقاعة ضيقة ، الفئة السادسة ، أو الفئة الخامسة |
حرفة التصنيع: |
التمثيل |
الهيكل: |
الحجاب الحاجز ومقعد الأكمام |
نوع النهاية: |
أنثى - أنثى |
ذاكرة مرنة: |
ذاكرة مرنة ممتازة |
يشتغل: |
يدوي، هوائي، كهربائي |
المواد: |
الفولاذ المقاوم للصدأ |
نوع الاتصال: |
مترابطة |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
مادة الختم: |
PTFE |

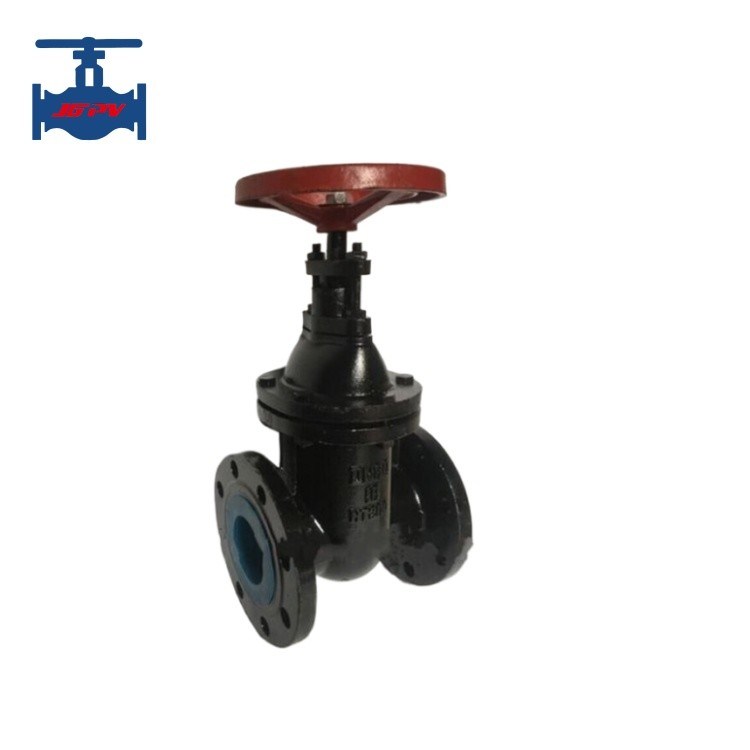

أبرز:Z45T-16 صمام البوابة غير المرتفع يدويًا
إدخال المنتج:
صمام البوابةمثلالبوابةمعاتجاه الحركة عمودي على اتجاه السائلوصمام البوابة يمكن أن يكون فقط مفتوحة تماما وإغلاقها، لا يتم ضبطها أو الضغطإنه كذلكتستخدم على نطاق واسع في صناعات البتروكيماويات والصيدلة والطاقة الكهربائية وغيرها.
هذاالبوابةصمام ذو جذع غير مرتفعلديه وجهان مختومان، بمادة برونزية خام،النموذجإنجسيقان مع سيقانأتغيّر مع معايير الصمام، عادةً 50، و2°52' عندما لا تكون درجة الحرارة المتوسطة عالية، هو كذلكيصبح جسداً واحداًإذاًتسمّى بوابة صلبة، هو كذلكيتم تركيبها في خط الأنابيب، كمعدات دائرة مغلقة فقط، لا يسمح بتعديل معدل التدفق واستخدام فارغ.
مبدأ عملها:أرن عجلة اليد لفتح وإغلاق لوحة الصمام متصلة إلى الجذع عن طريق عجلة اليد والخيط الجذع تقدم، والعودة، ورفع أو إسقاطعملية سهلة جداً
معايير مواصفات المنتج:
|
القطر الاسمي DN(ملم) |
50~1000 |
|
|
الضغط الاسميPN (MPa) |
1.6 |
|
|
ضغط الاختبار(MPa) |
القوة (المياه) |
2.5 |
|
أغلق (المياه) |
1.76 |
|
|
المكونات الرئيسية |
جسم الصمام |
HT200 |
|
القرص و القرص |
HT200 |
|
|
الجذع |
2Cr13 |
|
|
البحر |
النحاس الألومنيوم الصب |
|
|
التعبئة |
حلقة من النوع O |
|
|
عجلة يدوية |
HT200 |
|
|
درجة حرارة العمل |
≤100°C |
|
|
مناسبة |
الماء |
|
|
الاتصال |
وصلة الفلينجز |
|
خصائص المنتج:
1ضغط تقييمي: ضغط الاختبار 1.1 MPa (الختم) ، 1.5 MPa (القوة).
2التوافق المتوسط: الماء والبخار والزيوت (سوائل ذات اللزوجة المتوسطة وغير معتدلة للنحاس).
3نطاق درجة الحرارة: ≤200 درجة مئوية (عادة ما يقتصر على 120 درجة مئوية لأجسام صمامات الحديد الزهري).
4طريقة التشغيل: يدوية أو كهربائية
5نوع البوابة: بوابة واحدة، متوفرة في التصاميم الصلبة أو المرنة.
6مادة الجسم: حديد صب رمادى أو حديد ضالي.
