تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: SZJHQ-JGPV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD339/Set to USD7999.9/Set
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: إسبوعين
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 500 مجموعة شهريا
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
مواصفات المنتج: |
صمام التحكم في الأتمتة الصناعية |
الغرض: |
مزيج التدفق |
الهيكل: |
الحجاب الحاجز |
حرفة التصنيع: |
التمثيل |
اتجاه التدفق: |
ثلاث طرق |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
حجم الميناء: |
3/4" - 12" |
الاتصال: |
الشفاه |
الاسم: |
صمام التحكم في الحجاب الحاجز الهوائي |
قياسي أو غير قياسي: |
المعيار |
طلب: |
عام |
مواصفات المنتج: |
صمام التحكم في الأتمتة الصناعية |
الغرض: |
مزيج التدفق |
الهيكل: |
الحجاب الحاجز |
حرفة التصنيع: |
التمثيل |
اتجاه التدفق: |
ثلاث طرق |
النوع المتوسط: |
الماء والبخار والنفط الخ. |
حجم الميناء: |
3/4" - 12" |
الاتصال: |
الشفاه |
الاسم: |
صمام التحكم في الحجاب الحاجز الهوائي |

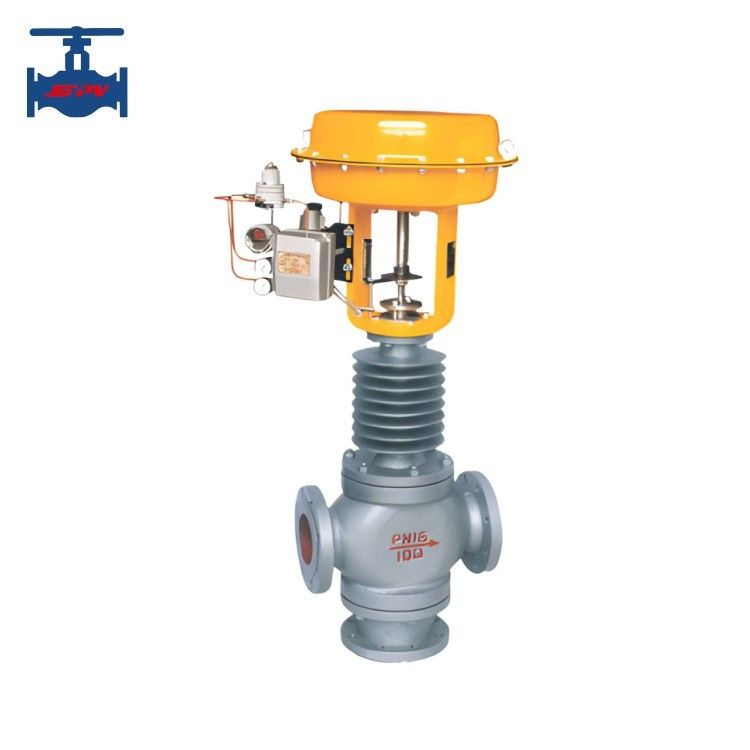

WCB CF8 الحجاب الهوائي ثلاثي الاتجاه المشترك لضبط تدفق القيادة الصمام
إدخال المنتج:
الـ (SZJHQ) الـ (pneumatic)الحجاب الحاجزصمام تحكم تدفق ثلاثي الاتجاه المشترك والصمام الهوائي SZJHXالحجاب الحاجزصمام التحكم في التحويل ثلاثي الاتجاه، والتيتبنيsتوجيه قلب صمام أسطواني ذو جدران رقيقة ، يختلف عن توجيه الغلاف في قلب الصمام ذو شكل البولنجر. مجهز بمحرك متعدد الينابيع ،لديها مزايا البنية البسيطة، خفيفة الوزن ، حجم صغير ، وسهلة تفكيك وتجميع. تستخدم على نطاق واسع في العمليات للسيطرة الدقيقة على الغازات والسوائل والوسائط الأخرى ، مثل الحفاظ على الضغط ومعدل التدفق ،درجة الحرارة، ومستوى السائل عند قيم معينة. مناسبة لتقسيم السائل إلى اثنين من التدفقات من خلال صمام ثلاثي الاتجاه أو دمج اثنين من السوائل في سائل واحد من خلال صمام ثلاثي الاتجاه.
هناك نوعان من الطائرات الهوائيةالحجاب الحاجزصمامات تنظيم ثلاثية الاتجاه: التدفق المشترك ثلاثي الاتجاه والتدفق المقسّم ثلاثي الاتجاه. تضم الضغوط الاسمية PN16 و 40 و 64; نطاق القطر الاسمي DN25-300.درجة حرارة السائل المطبقة تتراوح من -60 °C إلى +450 °Cمعيار التسرب هو المستوى الرابع. هناك نوعان من خصائص التدفق: مستقيمة و parabolic.
المعلم التقني للمنتج:
| DN ((ملم) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| معامل التدفق السريع كيو |
دمج | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| يختلف | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| معدل ضربة الدماغ L ((ملم) | 16 | 25 | 40 | 60 | 100 | ||||||||
| المساحة الفعالة للغشاء Ae (((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| الضغط الاسمي PN ((MPa) | 1.6، 4.0، 6.4 | ||||||||||||
| خصائص التدفق الداخلي | خطية و كاميرا | ||||||||||||
| نسبة قابلة للتعديل بطبيعتها R | 30:1 | ||||||||||||
| درجة حرارة العمل T ((°C) | النوع العادي: الصلب الصب -40 ¥250 ، الفولاذ المقاوم للصدأ -60 ¥250 نوع إبعاد الحرارة: الصلب الصلب-40 ¥450, الفولاذ المقاوم للصدأ -60 ¥450 |
||||||||||||
| الفرق في درجة الحرارة بين اثنين من الوسائط ((°C | الفولاذ الصلب والفولاذ المقاوم للصدأ ≤ 200 | ||||||||||||
| نطاق الإشارة Pr ((kpa) | 20100 | ||||||||||||
| ضغط مصدر الهواء Ps ((MPa) | 0.14 ٠4 | ||||||||||||
| التسرب المسموح به l/h | 10- 4×قدرة الصمام الاسمية | ||||||||||||
| فرق الضغط المسموح به △P ((MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
خصائص المنتج:
صمام التحكم والتحكم بالشاشة الهوائية هو معدات التحكم المستخدمة على نطاق واسع في مجال الأتمتة الصناعية ، مع مزايا مثل الهيكل المدمج ودقة ضبط عالية ،عملية سهلةتستخدم الهواء المضغوط أو غاز النيتروجين كمصدر طاقة لدفع فتح وإغلاق صمام تحكم الحاجزتحقيق التحكم الدقيق في المعلمات مثل معدل تدفق وضغط الوسط السائل وخصائصه كما هو موضح أدناه,
1التصميم المدمج والوزن الخفيف، سهل التفكيك والإصلاح، ويمكن تثبيته في أي موقف.
2الهيكل بسيط ومدمج، مع دوران 90 درجة لفتح وإغلاق سريع.
3عزم تشغيل منخفض، توفير العمالة وخفيفة الوزن
4إنجاز الختم الكامل و صفر تسرب في اختبار الغاز
5يمكن تطبيق مواد مكونات مختلفة على مختلف الوسائط.
6خصائص التدفق تميل إلى أن تكون خطية، وأداء تنظيم جيدة.
7عدد اختبارات الافتتاح والإغلاق يمكن أن يصل إلى عشرة آلاف مرة، مع حياة خدمة طويلة.
8جميع الأنابيب التي تستخدم صمامات البوابة، صمامات الكرة الأرضية، صمامات سدادة، صمامات خرطوم، وصمامات الحجاب الحاجز،خاصةً في أنظمة حماية الحريق في المباني العالية وأنظمة خطوط الأنابيب التي تتطلب عرض حالة تشغيل / إيقاف الصمام، يمكن استبدالها بهذا الصمام
