تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JGPV
رقم الموديل: D373H-150LB
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD85.7/PC-USD29999/PC
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة في الشهر
المعيار: |
API609 |
النوع المتوسط: |
الماء والبخار والنفط |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط |
حرفة التصنيع: |
التمثيل |
المواد: |
الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
نوع الختم: |
سبيكة صلبة |
حجم الميناء: |
"2"-56" |
ضمان الجودة: |
18 شهرا |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
استخدام: |
السيطرة على تدفق السوائل |
الاسم: |
صمام الفراشة الثلاثي |
المعيار: |
API609 |
النوع المتوسط: |
الماء والبخار والنفط |
تطبيق الضغط: |
الضغط المنخفض والضغط المتوسط |
حرفة التصنيع: |
التمثيل |
المواد: |
الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
نوع الختم: |
سبيكة صلبة |
حجم الميناء: |
"2"-56" |
ضمان الجودة: |
18 شهرا |
قواعد الامتحان: |
اختبار القوة واختبار الختم واحتياجات العملاء الأخرى |
استخدام: |
السيطرة على تدفق السوائل |
الاسم: |
صمام الفراشة الثلاثي |

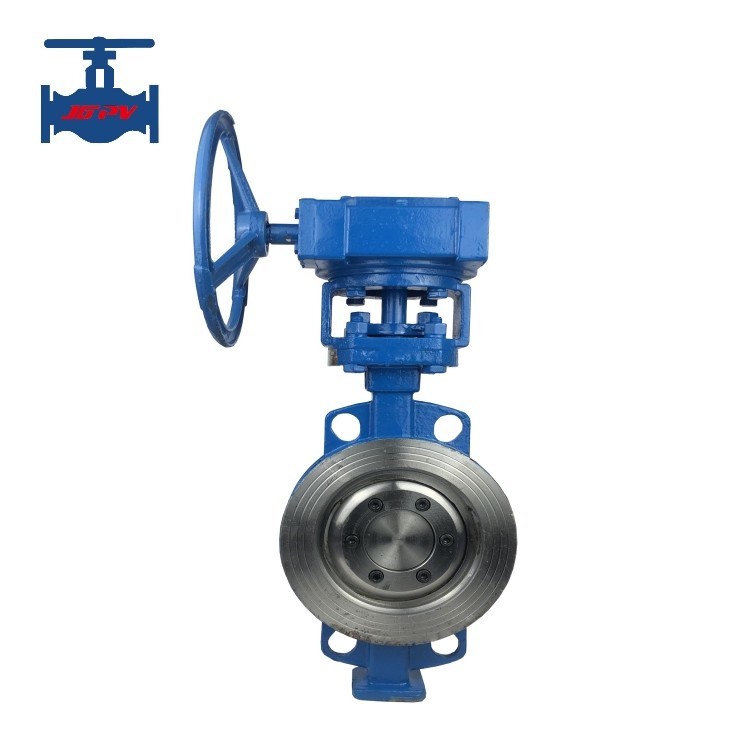

صمام الفراشة ذو الأداء العالي الثلاثي المنسحب للصناعة للاستخدام في الأنابيب
إدخال المنتج:
صمام الفراشة القياسي الأمريكي هو صمام الفراشة عالي الأداء المصمم والمصنوع وفقًا للمعيار الأمريكي الحالي API609.الصمام يتبنى ثلاثية الأبعاد الزوجة الختم المقعد مخروط غريبة، وتستخدم اللوحة الفراشة الختم نوعا جديدا من اللوحة المعدنية المضمنة على اللوحة الفراشة لتناسب مقعد الصمام.
صمام الفراشة الأمريكي القياسي هوثلاث صمامات فراشة غريبة، والتي تشكل المركزية الثالثة عن طريق المركزية لموقف محور الجذع للصمام المغربية المزدوجة،وانحراف خط وسط سطح الختم المخروطي من خط وسط الصمام بزاوية. الحركتان الأولتان يقللان الاحتكاك بين مقعد الصمام وحلقة الختم ، مما يتسبب في انفصال مقعد الصمام ولوحة الصمام عن الاتصال بعد حوالي 15 درجة من الانفتاح.الغريبة الثالثة ينفصل تماما مقعد الصمام ولوحة الصمام طوال كامل ضربة الصمام، والاتصال بين لوحة الصمام ولوحة الصمام هو لحظة فقط أثناء الختم.
هذا الهيكل يقلل إلى حد كبير من الاحتكاك بين مقعد الصمام ولوحة الصمام خلال عملية الافتتاح والإغلاق ، ويقلل من الارتداء ، ويمدد عمر الخدمة ؛ بسبب تقليل الاحتكاك ،يتم تقليل عزم دوران عمل الصمام، ويمكن استخدام محركات أصغر لتقليل كثافة عمل العمال؛ يتم إغلاقه عن طريق الضغط بين مقعد الصمام وحلقة الختم على لوحة الصمام ،كلما زادت عزم الدوران، كلما ارتفع مستوى الختم. إذا كان تصميم هيكل الصمام معقولًا ، فإنه يمكن أن يحقق تأثيرًا عالًا للغاية ،والتصميم المعقول لزاوية اتصال الختم يمكن أن يلغي إمكانية تعثر الصمام، وبالتالي فإنه يحسن من موثوقية التشغيل ؛ 5) بالمقارنة مع الصمامات الفراشة العامة ،ثلاث صمامات فراشة غريبة الموقع تستخدم أغطية معدنية للتغلب على ضعف الأغطية الناعمة ولديها نطاق أوسع من درجات الحرارة المطبقةلا يمكن أن تحل محل صمامات البوابة فقط لظروف درجات الحرارة العالية والمنخفضة ، ولكن يمكن استخدامها أيضًا في ظروف مقاومة للتآكل والتآكل
مواصفات المنتج:
| 1 | المعيار التقني | التصميم والتصنيع | API609 |
| 2 | هيكل الطول | الـ ASME B16.10 | |
| 3 | وصلة الشريط | الـ ASME B16.5، ASME B16.47 | |
| 4 | الاختبار والتفتيش | API598 | |
| 5 | حجم الميناء | بوصة | 2 - 40 |
| 6 | الضغط الاسمي (لبرات) | فئة | 150/300/600 |
| 7 | ضغط الاختبار (MPa) | اختبار المقاومة (المياه) | 3.0/7.5/16.5 |
| 8 | اختبار الختم (المياه) | 2.2/5.5/12.1 | |
| 9 | متوسطة قابلة للتطبيق | الماء، البخار، الزيت، الخ | |
| 10 | درجة حرارة العمل | -29~425 درجة مئوية | |
| 11 | طريقة الاتصال | وافير، فلانج، لوج | |
| 12 | طريقة محرك | أدوات الدودة، المحرك الكهربائي والهوائي | |
خصائص المنتج:
1هيكل خارجي بسيط، حجم صغير، وزن خفيف، تكلفة منخفضة، ومجموعة واسعة من التطبيقات
2خصائص هيكلية هذا الصمام الفراشة القضاء على عيب أنواع أخرى من الصمامات الفراشة التي يتم فتحها أكثر من اللازم وغير قادرة على إغلاق،ويمكن استخدامه بشكل طبيعي في درجات حرارة عالية، للتغلب على عيب تسرب سهل بسبب التوسع الحراري عند استخدامها في ظل ظروف درجة حرارة عالية.
3يختار الصمام مواد مختلفة لسطح الختم وفقًا لمتطلبات الوسيط المستخدم لضمان أن سطح الختم مقاوم للارتداء والتآكل وله عمر خدمة طويل.
