تفاصيل المنتج
رقم الموديل: PZ73W-16P
شروط الدفع والشحن
التحكم في التدفق: |
تشغيل / إيقاف |
نوع العملية: |
يدوي |
مادة التجميل: |
الفولاذ المقاوم للصدأ والنحاس والبرونز |
تصنيف الضغط: |
150 رطل لكل بوصة مربعة |
ذاكرة مرنة: |
ذاكرة مرنة ممتازة |
نوع التشغيل: |
عقارب |
فئة التسرب: |
الفئة الرابعة ، الفئة الخامسة ، الفئة السادسة |
نطاق الحرارة: |
0-100 درجة مئوية |
نهاية الاتصال: |
مترابطة |
مادة الختم: |
PTFE |
نوع الصمام: |
صمام البوابة |
القدرة على الإغلاق: |
فقاعة ضيقة ، الفئة السادسة ، أو الفئة الخامسة |
حرفة التصنيع: |
التمثيل |
الهيكل: |
الحجاب الحاجز |
الغرض: |
تنظيم التدفق |
التحكم في التدفق: |
تشغيل / إيقاف |
نوع العملية: |
يدوي |
مادة التجميل: |
الفولاذ المقاوم للصدأ والنحاس والبرونز |
تصنيف الضغط: |
150 رطل لكل بوصة مربعة |
ذاكرة مرنة: |
ذاكرة مرنة ممتازة |
نوع التشغيل: |
عقارب |
فئة التسرب: |
الفئة الرابعة ، الفئة الخامسة ، الفئة السادسة |
نطاق الحرارة: |
0-100 درجة مئوية |
نهاية الاتصال: |
مترابطة |
مادة الختم: |
PTFE |
نوع الصمام: |
صمام البوابة |
القدرة على الإغلاق: |
فقاعة ضيقة ، الفئة السادسة ، أو الفئة الخامسة |
حرفة التصنيع: |
التمثيل |
الهيكل: |
الحجاب الحاجز |
الغرض: |
تنظيم التدفق |
تفاصيل المنتج:

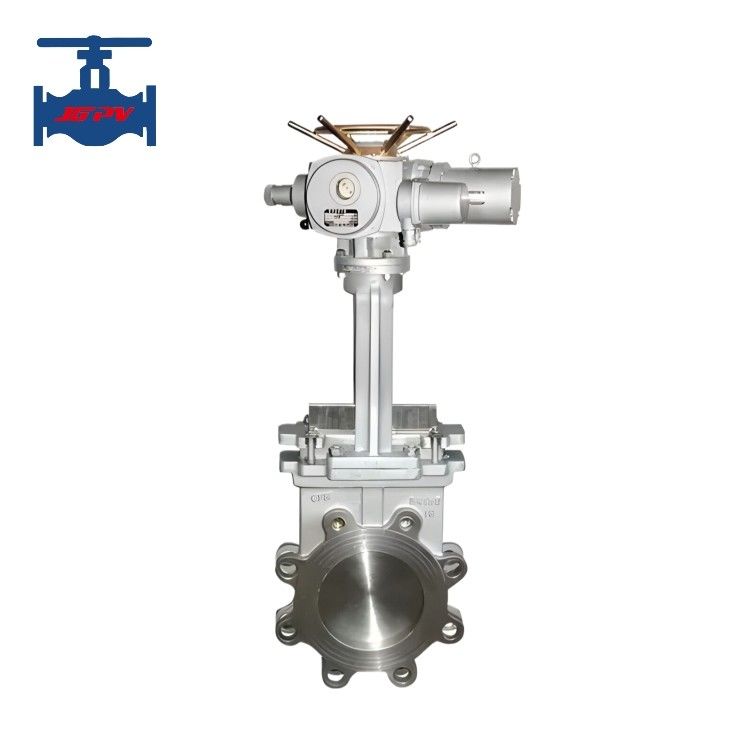

كما يوحي الاسم ، فإن صمام بوابة السكين يحتوي على شكل شفرة شق قطري في الجزء السفلي من لوحة بوابة مسطحة ، والتي لديها وظيفة
من قطع الوسيط، وضمان أن الصمام يمكن أن تغلق دون أن يتم حجبها من قبل الوسيط.
فتح / إغلاق تدفق وسائل الإعلام مثل الخضار، رماد الفحم، المواد الخام الكيميائية، مياه الصرف الصحي، والغذاء.
صمام بوابة السكين هو لوحة البوابة ، والتي يكون اتجاه حركتها عموديًا على اتجاه السائل. لا يمكن فتح صمامات بوابة السكين إلا بالكامل
أو مغلق تماما، ولا يمكن استخدامه للتنظيم أو التخدير. هذا الصمام سهل التشغيل، ويسمح بالانفتاح الحر
حركة موثوقة؛ لوحة البوابة سهلة التجميع والصيانة، وهيكل الختم معقول، وحلقة الختم مريحة
وفعالة لاستبدالها. لوحة بوابة صمام بوابة السكين لديها وظيفة القص، والتي يمكن أن يبرز قبالة الالتصاقات على سطح الختم
و تلقائيا إزالة الحطام. يمكن لوحة بوابة الفولاذ المقاوم للصدأ منع تسرب الختم الناجم عن التآكل.
المعلم التقني للمنتج:
|
الميناء الحجم |
DN50-DN1200 |
|
|
الضغط الاسمي |
(بي إن1)01.6 ((MPa);150LB; عشرة آلاف |
|
|
طريقة الاتصال |
الاوفر والفلانج |
|
|
طريقة محرك |
محرك كهربائي |
|
|
إمدادات الطاقة |
AC380V |
|
|
طريقة التحكم |
وظيفة ON/OFF ووظيفة تنظيم |
|
|
ضغط العمل |
DN50DN250: 10 أشرطة DN300DN400: 6 أشرطة DN450: 5 قضبان DN500DN650: أربعة قضبان |
|
|
وصلة الشريط |
GB9113.1-2000؛JB/T79.1-1984؛HG20592-1997؛أيه إس إم إي بي 165؛EN 1092-1:2001 |
|
|
معيار الطول |
GB/T15188.2-94؛ MSS SP 81-2001 |
|
|
معيار الضغط |
GB/T12224-2007; ANME B 16.34-2003؛ISO7005-1 |
|
|
معيار الاختبار |
القوة والمعيار الختم:JB/T9092-1999 |
|
|
درجة حرارة العمل |
مقعد |
NBR≤80°C;EPDM≤120 درجة مئوية;PTFE≤180°Cسبيكة صلبة من الفولاذ المقاوم للصدأ≤ 450-900 درجة مئوية |
|
الجسم |
الـ WCB≤425 درجة مئوية; الفولاذ المقاوم للصدأ، الفولاذ الموليبدينوم الكروم ≤600 درجة مئوية; 2520 الفولاذ المقاوم للصدأ≤ 900 درجة مئوية |
|
|
تطبيق متوسط |
اختيار الفحم، تصريف الخث، معالجة مياه الصرف الصحي الحضرية، الغذاء، الورق-صناعة الأدوية والنفط والكيماويات وغيرها من أنابيب النفط والماء والبخار في محطات توليد الكهرباء التعدينية، ربط أو قطع سمينة السمنت، مسحوق الذهب، الرمل، الخامات، خامات الفحم، الخضار، الخضار الخشبية،التتبع، الألياف، الغبار، مياه الصرف الصحي المعالجة الكيميائية، خزان الرواسب، الأسفلت، منفذ الصيلو، عصير الفاكهة، الحبوب، مياه الصرف الصحي في المسالكإلخ |
|
خصائص المنتج:
1يعتمد جسم الصمام تصميمًا متكاملًا ، مع مقاومة سائل منخفضة وتشغيل مرن ومريح.
2. تستخدم محرك المسمار تصميم محمل مستوى مزدوج ، مما يقلل إلى حد كبير من الاحتكاك في ناقل النقل ويسهل فتح وإغلاق الصمام.
3. يستخدم مقعد صمام الختم لصمام بوابة السكين ختمًا متحركًا ، ويوفر إضافة حلقة O قوة إضافة مسبقة لجعل مقعد صمام الختم يلتصق بشدة بطاقة الصمام ،يقلل كثيراً من التسربلديها وظيفة تعويض تلقائي لارتداء زوج الختم في الاستخدام الطويل الأجل، وتحسين عمر الخدمة للصمام.
4مخلب دليل ثابت، لا يوجد تصميم خروط، ليس من السهل أن يسبب تراكم متوسط والتشويش.
5يمكن اختيار مقعد الصمام كسرقة صلبة معدنية أو سرقة ناعمة وفقا لاحتياجات الوسيط والصناعة.يتم معالجة لوحة البوابة بطلاء الكروم الصلب أو النيترات الأيونية على السطح، مما يجعلها أكثر مقاومة للاستعمال وتعزيز عمر خدمة سطح الختم ؛ يمكن اختيار مقاعد صمام الختم الناعمة من PTFE أو NBR أو EPDM ،مع أداء إغلاق جيد ومقاومة للتآكل.
