تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
Packaging Details: Plywood box safety packing
وقت التسليم: 14 يوما
Payment Terms: L/C,T/T,Western Union
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |

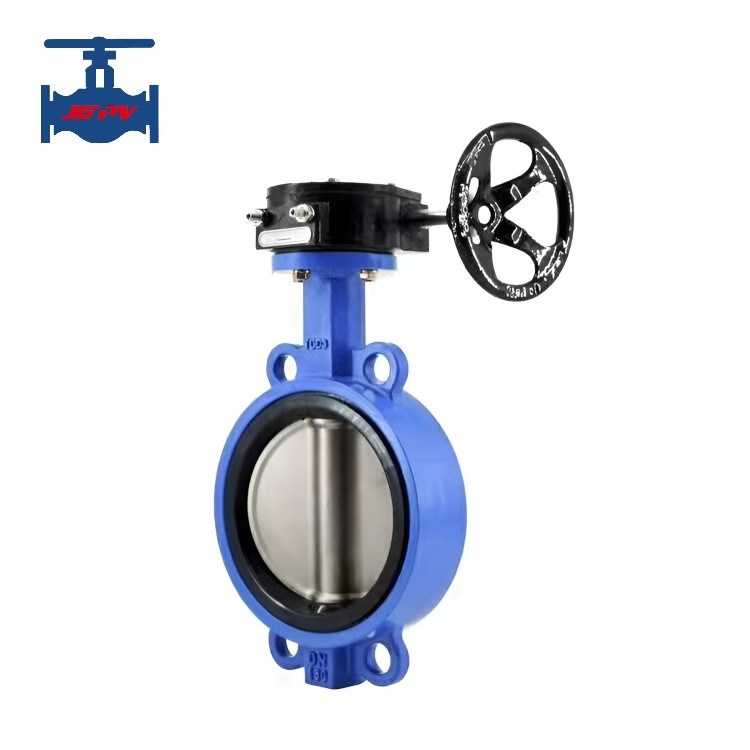

تسليط الضوء:صمام فراشة من نوع رقاقة يعمل بمشغل تروس دودي
مقدمة المنتج:
صمام الفراشة ذو الختم الناعم ذو الخط الأوسط هو صمام الفراشة التقليدي المفضل للأنابيب. يتميز النموذج المنفعة بالمزايا التالية: هيكل بسيط، ومعامل مقاومة تدفق صغير، وخصائص تدفق شبه مستقيمة، وخالٍ من الحطام، وخفيف الوزن، وسهل التركيب، وعزم دوران تشغيل صغير. يمكن استخدام هذا الصمام لقطع الوسائط وأيضًا لتنظيم تدفق الوسائط المستخدمة. يمكن تصنيع جهاز التشغيل الخاص به وفقًا لمتطلبات المستخدم، إما يدويًا أو كهربائيًا أو هوائيًا أو بأشكال أخرى. يتم اختيار مواد مختلفة وتوفير حلقات إحكام مختلفة. ينطبق الصمام على الوسائط وظروف التشغيل المختلفة ويجعل التكلفة والأداء يحققان أفضل تطابق. صمام الفراشة ذو الختم الناعم مناسب لدرجة الحرارة الأقل من 120 درجة مئوية والضغط الاسمي الأقل من 1.6 ميجا باسكال، وهو مناسب للصناعات مثل إمدادات المياه والصرف الصحي والغذاء والتدفئة والغاز والشحن والطاقة الكهرومائية والمعادن ونظام الطاقة والمنسوجات، ومناسب بشكل خاص لصمامات صندوق الختم ثنائية الاتجاه التي يسهل أن تصدأ.
المعايير الفنية للمنتج:
|
القطر الاسمي DN (مم) |
40~1200 |
|
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (ماء) |
2.4 |
|
الإحاطة (ماء) |
1.76 |
|
|
المكونات الرئيسية |
جسم الصمام |
حديد الدكتايل |
|
القرص |
حديد الدكتايل، الفولاذ المقاوم للصدأ |
|
|
المقعد |
NBR، EPDM، PTFE |
|
|
المحور |
20Cr13 |
|
|
درجة حرارة التشغيل |
≤80℃ |
|
|
الوسيط المناسب |
الماء والزيت |
|
|
الاتصال |
نوع الرقاقة |
|
|
التشغيل |
تشغيل التروس الدودية |
|
ميزات المنتج:
1. جمضغوط وقابل للحمل، سهل الإزالة والصيانة، ويمكن تركيبه في أي موضع؛
2. تميل خاصية التدفق الخاصة به إلى أن تكون خطًا مستقيمًا وهي ذات أداء تنظيمي رائع؛
3. هيكل بسيط، مضغوط، عزم دوران تشغيل صغير وفتح سريع عن طريق تدوير 90 درجة فقط؛
4. يتم التخلص من نقطة التسرب الداخلية عن طريق توصيل لوحة الصمام بقضيب الصمام بدون دبوس؛
5. يتم تصنيع محيط لوحة الصمام على شكل كرة لتحسين أداء الختم وإطالة عمر خدمة الصمام، ولا يوجد تسرب بعد فتح الصمام وإغلاقه 50000 مرة تحت الضغط؛
6. يمكن استبدال عنصر الختم، ومناسب لصندوق الختم ثنائي الاتجاه.
7. يمكن طلاء قرص الفراشة حسب الطلب.
8. يمكن أن يكون الصمام شفة أو رقاقة.
9. يمكن أن تكون الدافع هو المقبض والصمام الهوائي والكهربائي.
