تفاصيل المنتج
Place of Origin: China
شروط الدفع والشحن
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,T/T,Western Union
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

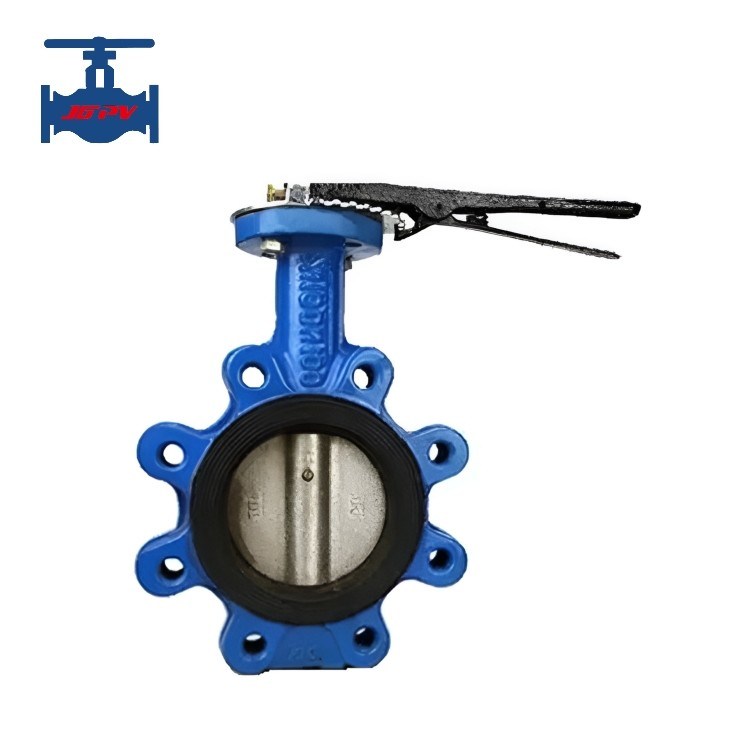

تسليط الضوء: صمام فراشة من نوع الرقاقة
مقدمة المنتج:
يتم توصيل صمام الفراشة من نوع الرقاقة بين شفتي الأنابيب بصمام مزدوج الترباس، بهيكل بسيط وحجم صغير ووزن خفيف، فقط من خلال بضعة أجزاء. وفقط تحتاج إلى تدوير 90 درجة لفتح وإغلاق سريعًا، عملية بسيطة، بينما يتمتع الصمام بخصائص تحكم جيدة في السوائل. عندما يكون صمام الفراشة في وضع الفتح الكامل، فإن سمك لوحة الفراشة هو المقاومة الوحيدة عندما يتدفق الوسط عبر جسم الصمام، لذا فإن انخفاض الضغط الناتج عن الصمام صغير جدًا، لذلك يتمتع بخصائص تحكم جيدة في التدفق. يحتوي صمام الفراشة على نوعين من الإغلاق: ختم زنبركي وختم معدني. صمام الختم المرن، يمكن تركيب حلقة الختم على جسم الصمام أو إرفاقها بمحيط القرص.
المعايير الفنية للمنتج:
|
القطر الاسمي DN (مم) |
40~600 |
|
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (الماء) |
2.4 |
|
الإحاطة (الماء) |
1.76 |
|
|
المكونات الرئيسية |
جسم الصمام |
حديد الدكتايل |
|
القرص |
QT450-10 |
|
|
المقعد |
NBR, EPDM |
|
|
المحور |
20Cr13 |
|
|
درجة حرارة التشغيل |
≤80℃ |
|
|
الوسط المناسب |
الماء والزيت |
|
|
الاتصال |
نوع الرقاقة |
|
|
طريقة القيادة |
تشغيل الرافعة |
|
ميزات المنتج:
1. تصميم يتوافق مع API 609/EN 593.
2. إحكام في كلا الاتجاهين، نوع العروة مع آذان ملولبة.
3. تضمن الجلبة المرنة المتكيفة مع شكل الجسم عزم دوران تشغيل منخفض. ساق شبه علوية وسفلية عالية تعطي معامل تدفق مرتفع، قرص مشكل على المحيط يعطي عزم دوران منخفض ومنتظم.
4. شفة التركيب وفقًا لـ ISO 5211.
5. عزم دوران تشغيل صغير، براعة موفرة للعمالة، سهولة التشغيل،
6. يمكن تركيبه في أي وضع، سهولة الصيانة.
7. يمكن استبدال أجزاء الختم، وأداء الختم موثوق به، ويصل إلى تسرب صفري للإغلاق ثنائي الاتجاه.
8. مقاومة شيخوخة مادة الختم، مقاومة التآكل، عمر خدمة طويل.
9. هيكل بسيط، تبادلية عامة جيدة، أداء عالي التكلفة.
10. ختم الساق ليس من السهل تشويهه، وذلك لتجنب ظاهرة تسرب الساق الشائعة، الدعم العام جيد ومستقر وموثوق به.
