تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
تسليط الضوء:صمام الكرة الأرضية

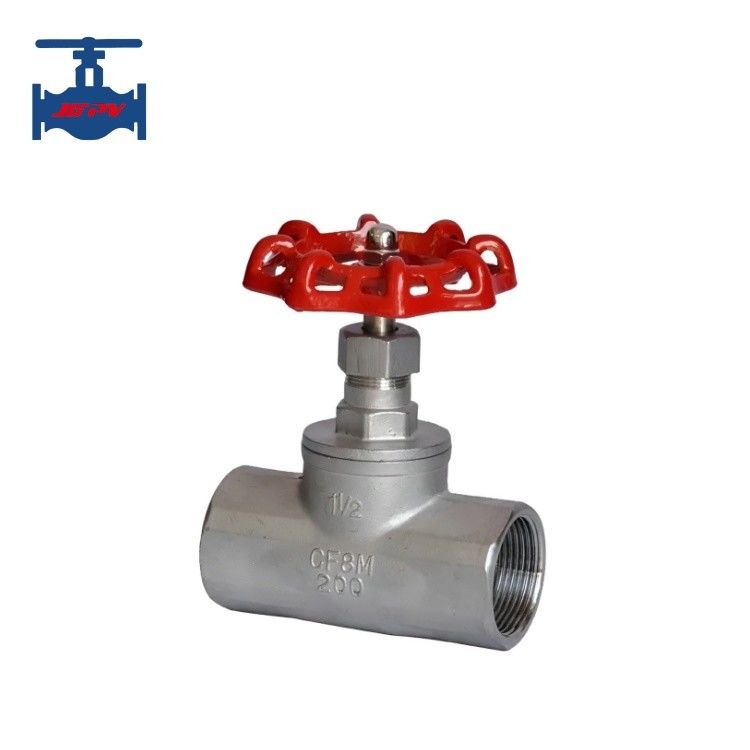

مقدمة المنتج:صمام الكرة الأرضية
صمام الكرة الأرضيةهو نوع منصمام القطع، يتم إحكام إغلاقه عن طريق تطبيق عزم الدوران على ساق الصمام، حيث يمارس الساق ضغطًا في الاتجاه المحوري على قرص الصمام، بحيث يتناسب سطح إحكام إغلاق القرص بإحكام مع سطح إحكام إغلاق المقعد، مما يمنع تسرب الوسائط على طول الفجوة بين سطح الإغلاق.يتكون زوج إحكام إغلاق صمام الكرة الأرضية من سطح إحكام إغلاق القرص وسطح إحكام إغلاق المقعد. يدفع الساق القرص للتحرك عموديًا على طول الخط المركزي للمقعد. يكون ارتفاع فتح صمام الكرة الأرضية صغيرًا في عملية الفتح والإغلاق، مما يسهل ضبط معدل التدفق، وهو مناسب للتصنيع والصيانة، ونطاق ضغط واسع قابل للتطبيق.
المعايير الفنية للمنتج:
|
15~300 |
||
|
الضغط الاسمي PN (MPa) |
1.6 |
|
|
ضغط الاختبار (MPa) |
القوة (الماء) |
2.4 |
|
الإحاطة (الماء) |
1.76 |
|
|
المكونات الرئيسية |
الجسم |
الفولاذ المقاوم للصدأ |
|
غطاء المحرك |
الفولاذ المقاوم للصدأ |
|
|
القرص |
الفولاذ المقاوم للصدأ |
|
|
الساق |
الفولاذ المقاوم للصدأ |
|
|
صمولة النير |
نحاس |
|
|
درجة حرارة التشغيل |
≤200℃ |
|
|
الوسائط المناسبة |
الماء والبخار والزيت والوسائط المسببة للتآكل الضعيف |
|
|
الاتصال |
اتصال شفة |
|
ميزات المنتج:
1. من حيث الهيكل، يعتبر صمام الكرة الأرضية أبسط من صمام البوابة. يوجد سطح إحكام إغلاق واحد فقط على جسم الصمام وقرص الصمام، والذي يتمتع بتقنية تصنيع جيدة ويسهل تصنيعه وصيانته. صمام الكرة الأرضية في عملية الإغلاق الكامل لرحلة القرص صغيرة، وارتفاعه صغير نسبيًا لصمام البوابة.
2. يكون ارتفاع فتح صمام الكرة الأرضية صغيرًا في عملية الفتح والإغلاق. يكون ارتفاع الفتح بشكل عام 1/4 فقط من قطر قناة مقعد الصمام وله إجراء قطع موثوق به للغاية، مما يسهل ضبط التدفق.
3. من عمر الخدمة، بمجرد أن يكون في حالة مفتوحة، لا يوجد اتصال بين المقعد وسطح إحكام إغلاق القرص، ولا يتآكل سطح الإغلاق بسهولة ولا يخدش، لذلك يحسن عمر خدمة الختم.
4. يسمح صمام الكرة الأرضية بتدفق الوسائط في اتجاه واحد فقط، والتركيب الاتجاهي، وطول هيكل صمام الكرة الأرضية أكبر من صمام البوابة.
5. عزم فتح وإغلاق صمام الكرة الأرضية كبير ويصعب تحقيق الفتح والإغلاق السريع. علاوة على ذلك، فإن ممر التدفق في الصمام متعرج ومقاومة تدفق السوائل كبيرة، مما يؤدي إلى فقدان كبير لقوة السوائل في خط الأنابيب
6. عندما تدخل الوسيطة من أسفل قرص الصمام إلى الصمام، تحتاج قوة التشغيل إلى التغلب على المقاومة، وهي احتكاك الساق والحشو والدفع الناتج عن ضغط الوسيطة،
7. قوة إغلاق صمام الكرة الأرضية أكبر من قوة فتح الصمام، لذلك يجب أن يكون قطر الساق كبيرًا، وإلا فسوف يحدث فشل في انحناء الجزء العلوي من الساق.
