تفاصيل المنتج
مكان المنشأ: الصين
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: التعبئة الآمنة لصندوق الخشب الرقائقي
وقت التسليم: 14 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 100 قطعة في الشهر
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |
التطبيق:: |
عام |
النوع المتوسط:: |
الماء والبخار والنفط الخ. |
نوع التركيب:: |
جبل مباشر |
قياسي أو غير قياسي:: |
معيار |
طريق التدفق:: |
اتجاهين |
التشغيل:: |
يدوي ، كهربائي ، هوائي ، تلقائي |
أداء الختم:: |
ختم |
درجة حرارة العمل:: |
درجة حرارة طبيعية ودرجة حرارة عالية |
ضغط التطبيق: |
ضغط عادي |
ضمان الجودة:: |
18 شهرا |

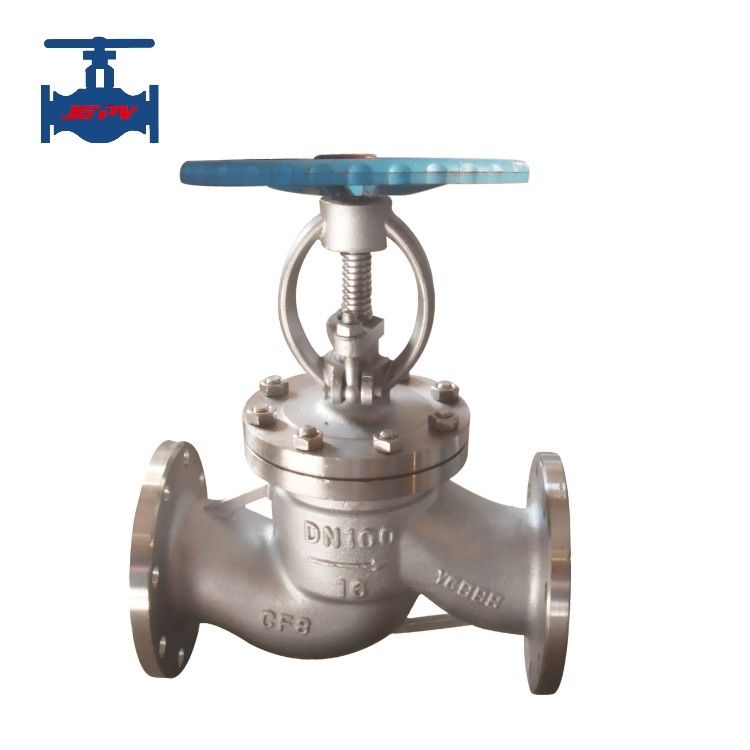

أبرز: صمام الكرة الكوكبية من الفولاذ المقاوم للصدأ
إدخال المنتج:
يتم استخدام صمامات الكرة الأرضية من سلسلة J41W على نطاق واسع في الأنابيب الصناعية المختلفة للسيطرة على تدفق الوسائط.
بالإضافة إلى النظر في نموذج الصمام ومادة، يجب إجراء تقييم شامل على أساس عوامل مثل
كما أن العوامل مثل مساحة الجهاز، والضغط، وتآكل الوسائط، ومتطلبات التدفق
يجب أن لا تكون بيئة التثبيت وأوضاع التشغيل (اليدوية أو الكهربائية أو الروحية) وسهولة الصيانة
تجاهلت.
المعلمات التقنية للمنتج:
|
الضغط الاسميPN ((MPa) |
1.0 - 40 |
|
|
القطر الاسمي DN(ملم) |
15600 |
|
|
ضغط الاختبار (MPa) |
القوة (المياه) |
1.5 مرات الضغط الاسمي |
|
الختم (المياه) |
1.1 مرات الضغط الاسمي |
|
|
الختم (الهواء) |
0.6 مرات الضغط الاسمي |
|
|
إغلاق البالوعات (المياه) |
1.5 مرات الضغط الاسمي |
|
|
المواد الخام |
WCB، CF8، CF8M |
|
|
متوسطة مناسبة: |
الماء، البخار، وسائل النفط |
|
|
درجة حرارة العمل |
-196 درجة مئوية 600 درجة مئوية |
|
|
نوع الاتصال |
الشريط |
|
|
طريقة التشغيل |
عجلات يدوية، أدوات منحنية، أدوات تنفيذية وكهربائية |
|
خصائص المنتج:
1المزايا الهيكلية: صمامات الكرة تتميز بتصميم أبسط من صمامات البوابة.
التصنيع والصيانة ، وهي مناسبة لمدى ضغط واسع. عندما تكون مغلقة بالكامل ، تكون ضربة القرص قصيرة ،
مما يؤدي إلى انخفاض الارتفاع العام
2خصائص الأداء: ارتفاع فتح / إغلاق هو فقط حوالي 1/4 من قطر المقعد، وضمان إغلاق موثوق به
وسهولة تنظيم التدفق. عندما تفتح، يتم فصل أسطح الختم، مما يقلل من التآكل ويمدد عمر الخدمة.
3ملاحظات التشغيل: يتطلب التدفق أحادي الاتجاه تثبيت اتجاهي. مع بنية أطول، صمامات الكرة الأرضية لديها أعلى
عزم الافتتاح / الإغلاق وتشغيل أبطأ مسار التدفق الملتوي يزيد من المقاومة وفقدان الطاقة.
4متطلبات التصميم: عندما تدخل الوسيط من تحت القرص ، فإن قوة الإغلاق تتجاوز قوة الافتتاح ، مما يتطلب
قطر جذع أكبر لمنع الانحناء
