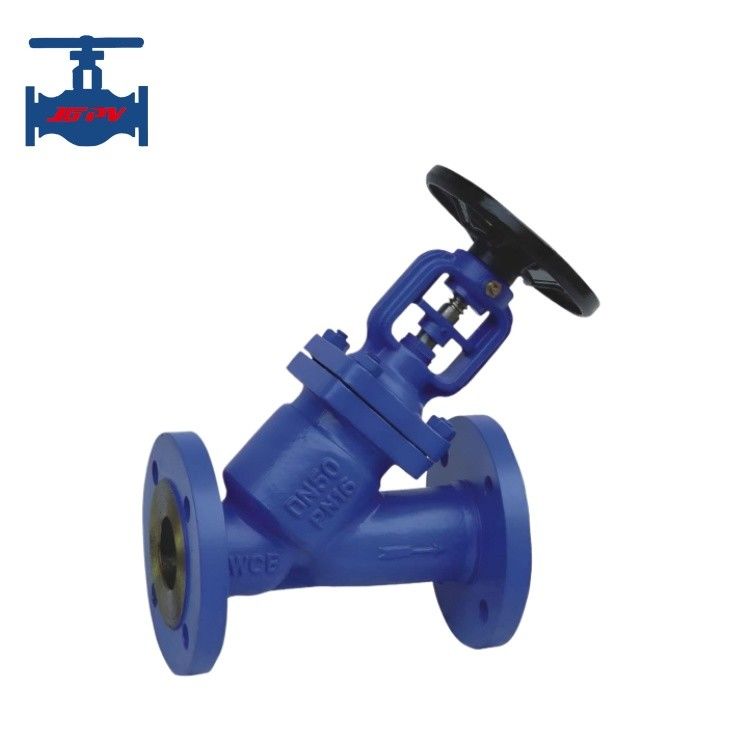

الصمام العالمي الصلب القياسي الصمام المقطوع J41H-JGPV

صمام كرة الأرضية الصلبة Wcb المزروعة للاستخدام في أنابيب البخار والنفط

إدخال المنتج:

صمام الكرة الأرضية، المعروف أيضا باسم صمام قطع، ينتمي إلى صمام الختم القسري، محور جذع صمام الكرة الأرضية عمودي إلى سطح الختم من مقعد الصمام،ويتم كسرها عن طريق دفع البكرة صعودا وهبوطاأجزائه الافتتاحية والإغلاقية هي القرص على شكل سدادة، وتغليف فوق طائرة أو مخروط البحر، القرص على طول خط وسط المقعد للحركة الخطية، لذلك عندما يتم إغلاق الصمام،الضغط يجب أن تطبق على القرص للضغط سطح الختم لا تسرب.

عندما يتم فتح صمام الكرة الأرضية ، فإن ارتفاع فتح قرص الصمام هو 25٪ ~ 30٪ من القطر الاسمي.عندما يصل التدفق إلى الحد الأقصى ، يصل الصمام إلى الموقف المفتوح بالكامل.لذلك، يجب تحديد الموقف المفتوح الكامل لفائف الكرة الأرضية عن طريق ضربة قرص الصمام.

صمام الكرة العنق مفتوحة أو مغلقة ضربة قصيرة نسبيا، ولها وظيفة قطع موثوق بها جدا،وبسبب تغيير فتح مقعد الصمام ومسار القرص هو متناسب مباشرة مع العلاقة، مناسبة جدا لتنظيم التدفق.يمكن استخدامها في معظم أنظمة تدفق الوسائط. في الوقت الحالي، قمنا بتطوير مجموعة متنوعة من أشكال صمامات الكرة الأرضية لتلبية احتياجات الكيماويات البترولية والطاقة الكهربائية،المعادن، البناء الحضري، الكيمياء وغيرها من الإدارات.

معايير المنتج:

خصائص المنتج:

1من حيث الهيكل ، صمام الكرة الأرضية هو أبسط من صمام البوابة. هناك سطح واحد فقط الختم على جسم الصمام وقرص الصمام ،والتي لديها تقنية تصنيع جيدة وسهلة التصنيع والصيانةصمام الكرة الأرضية في عملية الإغلاق الكاملة للسفر القرص صغير، ارتفاعه هو صمام بوابة صغير نسبيا.

2ارتفاع فتح صمام الكرة الأرضية صغير في عملية الافتتاح والإغلاق.ارتفاع فتح عادة ما يكون فقط 1/4 من قطر قناة مقعد الصمام ولها عمل قطع موثوق بها جدا، والتي هي سهلة لضبط التدفق.

3من عمر الخدمة ، مرة واحدة في الحالة المفتوحة ، لا يوجد اتصال بين المقعد وسطح الختم من القرص ، سطح الختم ليس من السهل أن ترتدي والخدش ،لذا فإنه يحسن حياة الخدمة من الختم.

4. صمام الكرة الأرضية يسمح فقط تدفق اتجاه واحد من وسائل الإعلام، التثبيت الاتجاهية، وطول هيكل صمام الكرة الأرضية أكبر من صمام البوابة.

5عزم الافتتاح والإغلاق من صمام الكرة الأرضية كبيرة ومن الصعب تحقيق فتح سريع وإغلاق.مجرى التدفق في الصمام متعرج ومقاومة تدفق السائل كبيرة، مما أدى إلى خسارة كبيرة من طاقة السائل في خط الأنابيب

6عندما الوسيط من أسفل قرص الصمام في الصمام، قوة التشغيل تحتاج إلى التغلب على المقاومة،هو الاحتكاك في الجذع والحزمة والدفع الناتج عن ضغط الوسط,

7. صمام الكرة مغلق صمام قوة أكبر من فتح صمام قوة، لذلك يجب أن يكون قطر الجذع كبيرة، وإلا سيقع فشل ثني أعلى الجذع.
