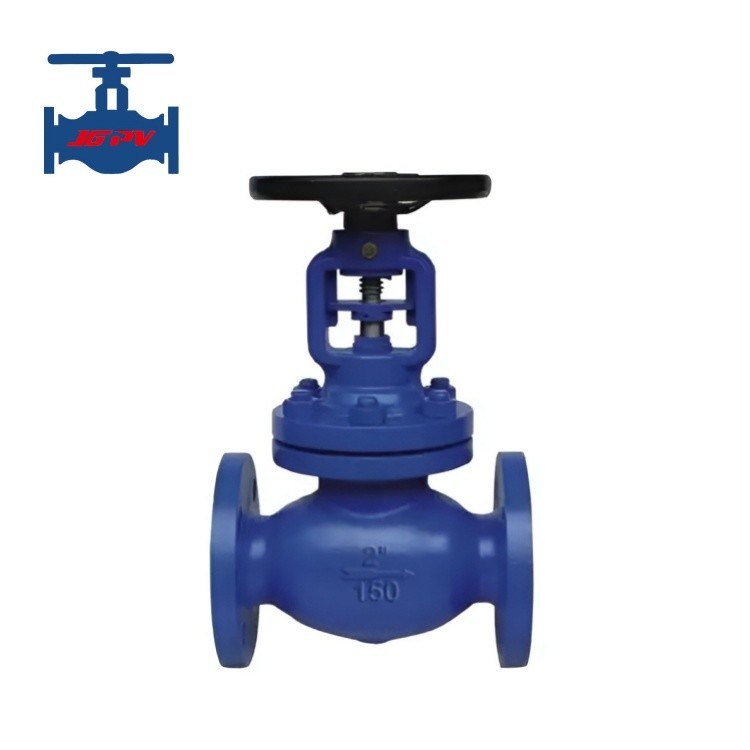

صمام كروي مستقيم ذو وصلة شفة متوسط النوع للبخار والزيت بضغط عادي

تسليط الضوء:صمام كروي مستقيم متصل بحافة

مقدمة المنتج:

صمامات الكرة الأرضية، والمعروفة أيضًا باسم صمامات الإيقاف، تنتمي إلى فئة الصمامات ذات الإغلاق القسري. محور ساق الصمام هو

عمودي على سطح إحكام إغلاق مقعد الصمام، ويفتح الصمام أو يغلق عن طريق قيادة قلب الصمام للتحرك لأعلى

وأسفل. مكون الفتح والإغلاق الخاص به عبارة عن قرص على شكل قابس مع سطح إحكام إغلاق مسطح أو مخروطي. يتحرك القرص

بشكل خطي على طول الخط المركزي لمقعد الصمام. لذلك، عند إغلاق الصمام، يجب تطبيق الضغط على القرص لـ

إجبار سطح الإحكام على منع التسرب. عند فتح صمام الكرة الأرضية، يشير ارتفاع فتح القرص إلى أن

الصمام قد وصل إلى وضع الفتح الكامل. لذلك، يجب تحديد وضع الفتح الكامل لصمام الكرة الأرضية بواسطة

شوط القرص.

المعايير الفنية للمنتج:

ميزات المنتج:

1. من الناحية الهيكلية، تعتبر صمامات الكرة الأرضية أبسط من صمامات البوابة. يحتوي جسم الصمام والقرص على سطح إحكام إغلاق واحد فقط، مما يجعلها أفضل في قابلية التصنيع، وسهلة التصنيع والصيانة. يتم تطبيقها على مجموعة واسعة من الضغوط، وهي مناسبة ليس فقط للضغوط المتوسطة والمنخفضة ولكن أيضًا للضغوط العالية. أثناء الإغلاق الكامل، يكون شوط القرص لصمام الكرة الأرضية قصيرًا، لذا فإن ارتفاعه أصغر نسبيًا من ارتفاع صمام البوابة.
2. ارتفاع فتح صمام الكرة الأرضية صغير أثناء الفتح والإغلاق، وعادة ما يكون 1/4 فقط من قطر ممر مقعد الصمام. يتميز بعمل إيقاف موثوق به للغاية ويسهل تنظيم التدفق.
3. من حيث عمر الخدمة، بمجرد أن يكون في حالة مفتوحة، لم يعد هناك اتصال بين مقعد الصمام وأسطح إحكام إغلاق القرص، والتي تكون أقل عرضة للتآكل والتآكل، وبالتالي إطالة عمر خدمة الأختام.
4. تسمح صمامات الكرة الأرضية فقط بتدفق وسيط أحادي الاتجاه ولها اتجاهية أثناء التثبيت. الطول الهيكلي لصمام الكرة الأرضية أطول من طول صمام البوابة.
5. تحتوي صمامات الكرة الأرضية على عزم دوران فتح وإغلاق أكبر، مما يجعل التشغيل السريع صعبًا. مسار التدفق الداخلي متعرج، مما يؤدي إلى مقاومة عالية لتدفق السوائل وفقدان ديناميكي مائي كبير في خطوط الأنابيب.
6. عندما يدخل الوسط إلى الصمام من أسفل القرص، فإن المقاومة التي يجب أن تتغلب عليها قوة التشغيل هي الاحتكاك بين الساق والحشو، بالإضافة إلى الدفع الناتج عن ضغط الوسط.
7. القوة المطلوبة لإغلاق صمام الكرة الأرضية أكبر من القوة المطلوبة لفتحه، لذلك يجب أن يكون قطر الساق كبيرًا؛ وإلا، فقد يحدث فشل في انحناء الساق.
